CA review

约 7550 个字 10 行代码 20 张图片 预计阅读时间 38 分钟

cr's review course

  • 题型：
  • 选择题(30分)单选，一题一分
  • 大题(70分)
  • Memory Hierarchy 和 ILP 这两章是重点，TLP 里面有大题，看起来分值也多一点。
  • 第一章和第四章的SIMD内容会少一点。
  • 每一章都有一道主观题。去年量化分析方法出成小题了。
  • 重点的内容每年都差不多。
### Data Dependences
#### WAR
### Name Dependences
#### Anti-dependence
##### WAR
#### Output-dependence
##### WAW
### Control Dependences
#### Branch Hazards
### Structural Hazards

hsb's review course

  • 五道大题，一题是 10 ~ 15 分
  • ch 2, 3, 5 各出一道大题，ch 1, 4 两个当中有一个大题
  • ch 2 动态调度
  • ch 3 cache 的替换
  • ch 4 关于向量指令的计算
  • ch 5 cache 一致性

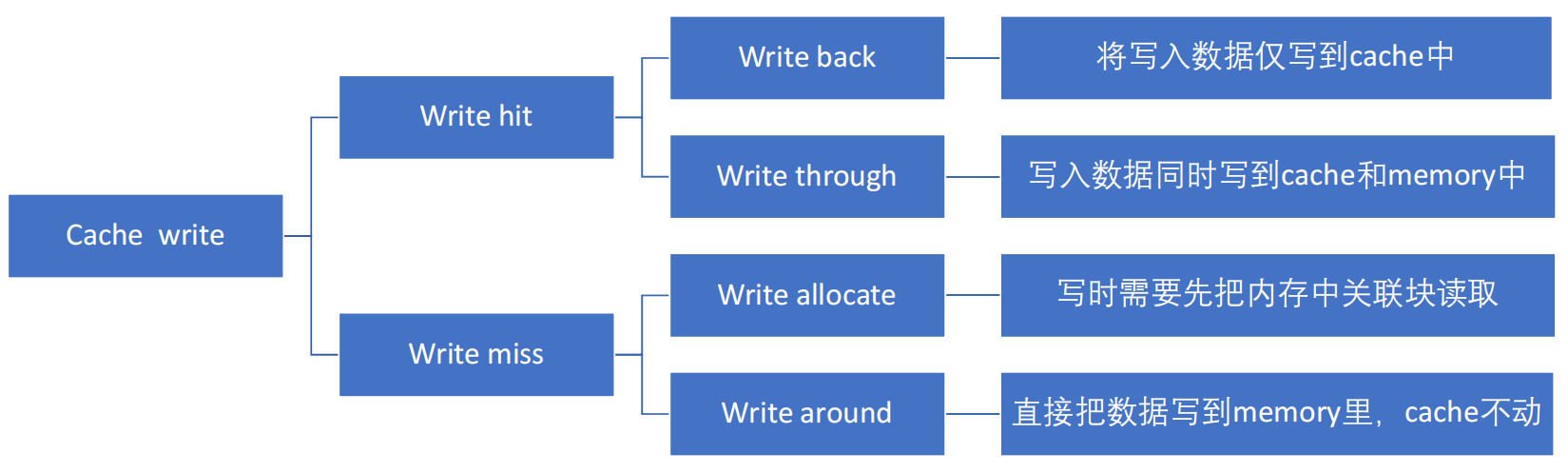

image-20250607143348013

  1. 缓存访问（命中）: 访问（读或写）缓存非常快，我们假设需要 1个周期。
  2. 内存访问: 访问 Memory 非常慢。我们用一个变量 M 来表示从内存读取一个数据块（Block/Cache Line）或向内存写入一个数据块所需的周期数。
  3. 总线: 内存总线一次只能进行一项操作（要么读，要么写）。
  4. Dirty/Clean: - Clean（干净）块：表示缓存中的这个块和内存中的内容完全一致。 - Dirty（脏）块：表示这个块在缓存中被修改过，与内存中的内容不一致。因此，在被替换掉之前，必须先写回内存。
  • 策略组合一: Write Through (写命中策略) + Write Around (写未命中策略)
  • 策略组合二: Write Back (写命中策略) + Write Allocate (写未命中策略)

第一部分：读操作 (Read Operations)

Case 1: 读命中 (Read Hit)

  • 所需周期: 1

Case 2: 读未命中 (Read Miss)，替换一个Clean块

  • 所需周期: 1 (判断miss) + M (从内存读) + 1 (读数据) = M + 2

Case 3: 读未命中 (Read Miss)，替换一个Dirty块

  • 所需周期: 1 (判断miss) + M (写回脏块) + M (读取新块) + 1 (读数据) = 2M + 2

第二部分：写操作 (Write Operations)

策略组合一: 写穿透 (Write Through) + 写绕行 (Write Around)

Case 4: 写命中 (Write Hit, 使用 Write-Through 策略)

  • 所需周期: 1 (写Cache) + M (写Memory) = M + 1

Case 5: 写未命中 (Write Miss, 使用 Write-Around 策略)

  • 所需周期: M

策略组合二: 写回 (Write Back) + 写分配 (Write Allocate)

Case 6: 写命中 (Write Hit, 使用 Write-Back 策略)

  • 所需周期: 1

Case 7: 写未命中 (Write Miss, 使用 Write-Allocate, 替换Clean块)

  • 所需周期: 1 (判断miss) + M (从内存读) + 1 (执行写命中) = M + 2

Case 8: 写未命中 (Write Miss, 使用 Write-Allocate, 替换Dirty块)

  • 所需周期: 1 (判断miss) + M (写回脏块) + M (读取新块) + 1 (执行写命中) = 2M + 2

image-20250607154953359

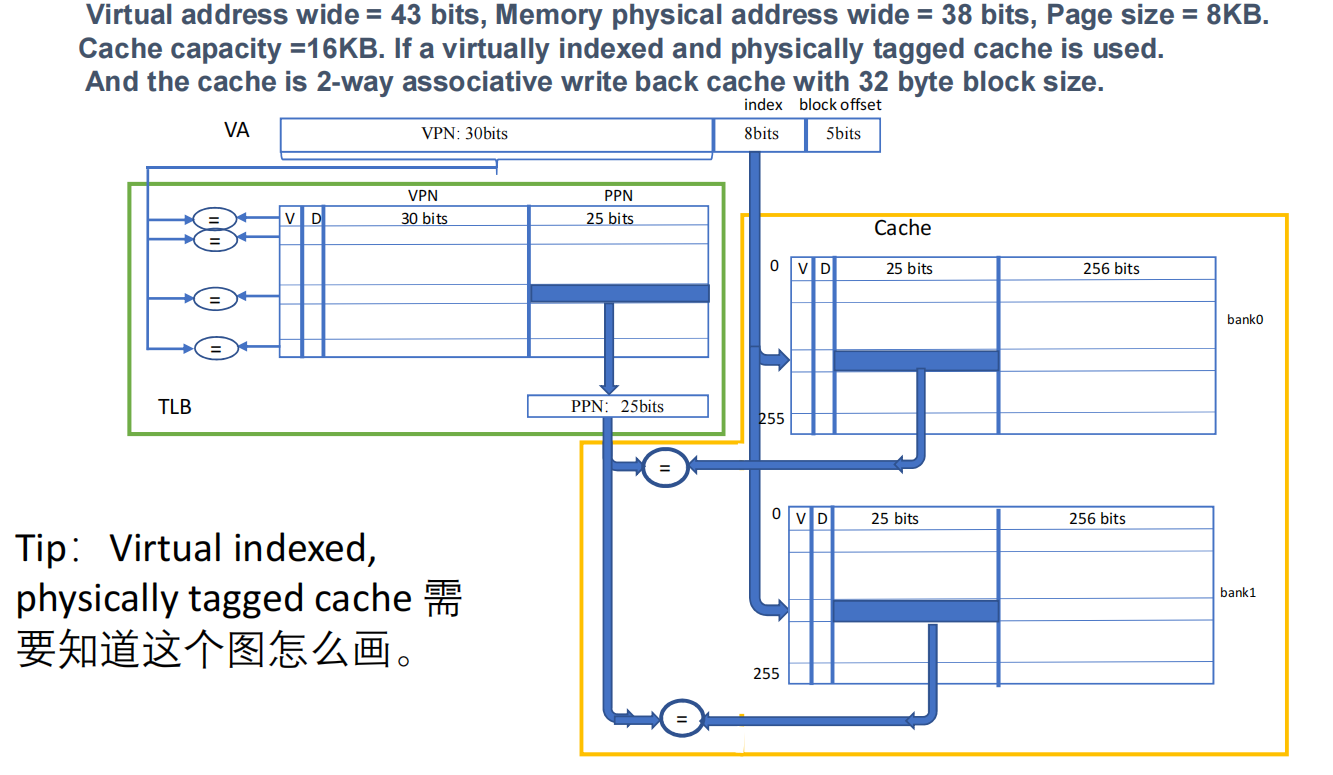

这张图展示的是一种非常常见且重要的Cache架构——虚拟索引物理标签缓存 (Virtual Indexed, Physically Tagged Cache, VIPT)。我们来一步步拆解图中的所有细节。

  • Virtual address wide = 43 bits: 虚拟地址总长度为43位。这意味着一个程序理论上可以使用的虚拟内存空间是 \(2^{43}\) 字节。
  • Memory physical address wide = 38 bits: 物理地址总长度为38位。这意味着实际的物理内存（比如你的内存条）大小是 \(2^{38}\) 字节。
  • Page size = 8KB: 页面大小是8KB。操作系统以“页”为单位管理内存。8KB=8×1024B=\(2^3\)×\(2^{10}\)B=\(2^{13}\) 字节。
  • Cache capacity = 16KB: Cache的总容量是16KB，即 \(2^{14}\) 字节。
  • 2-way set associative: Cache是2路组相联的。这意味着每个“组 (set)”里面可以存放两个“缓存行 (cache line)”。图中的 bank0 和 bank1 就代表了这2路。
  • 32 byte block size: Cache中每个块（也叫缓存行, cache line）的大小是32字节，即 \(2^5\) 字节。这是Cache与主存之间数据交换的最小单位。

图中最重要的部分就是虚拟地址（VA）的分解。VIPT Cache的核心思想是：用虚拟地址的一部分来快速定位Cache中的位置（索引），但用物理地址来最终确认是不是真的命中了（标签匹配）。

Block Offset (块内偏移)

  • 计算: 块大小是32字节 (\(2^5\) B)，所以需要5位来表示一个块内的具体是哪个字节。
  • 图中位置: 虚拟地址的最低 5 bits。
  • 作用: 定位到缓存行中的具体字节。

Index (索引)

  • 计算: 这是最关键的一步。索引决定了访问Cache的哪个“组 (set)”。
  • Cache总容量 = 16KB
  • 每路容量 = 16KB / 2 = 8KB
  • 每路中的缓存行数量 = 8KB / 32B = \(2^{13}\)/\(2^5\)=\(2^8\)=256 个。
  • 因此，我们需要 8 bits 作为索引，来从256个组中选择一个。
  • 图中位置: 块内偏移之上，占了 8 bits。
  • 作用: 快速定位到Cache中的某一个组 (set)。如图所示，索引值从0到255，对应Cache中的256个组。

VPN (Virtual Page Number, 虚拟页号) & PPN (Physical Page Number, 物理页号)

  • 计算:
  • 页内偏移 (Page Offset) = \(\log_2(8KB)\)=13 bits。这个偏移在虚拟地址和物理地址中是相同的。我们可以看到 index (8 bits) + block offset (5 bits) = 13 bits，这部分正好就是页内偏移。
  • 虚拟地址总长43位，所以VPN = 43 - 13 = 30 bits。这30位用来在页表中查找。
  • 物理地址总长38位，所以PPN = 38 - 13 = 25 bits。这是物理内存中页的编号。
  • 图中位置: VPN是虚拟地址的最高 30 bits，PPN是物理地址的最高 25 bits。

VIPT工作流程详解 (看图中的箭头)

  1. 并行查询: CPU发出一个43位的虚拟地址。地址被分解后： - 高30位的 VPN 被送到 TLB (Translation Lookaside Buffer) 进行查询。TLB是一个高速缓存，用于存放最近使用的VPN到PPN的映射关系。 - 中间8位的 Index 被送到 Cache，用于选择256个组中的一个。如图中箭头所示，这个index同时发往bank0和bank1。
  2. TLB命中与转换: - 假设TLB命中（图中画的是命中的情况），TLB会根据VPN（30 bits）查找到对应的PPN（25 bits）。这个PPN就是数据所在的物理页号。
  3. Cache行读取与标签比较: - 与此同时，Cache根据Index选定了第index号组。因为是2路组相联，所以会同时从bank0和bank1中读出第index组的两个缓存行。 - 每个缓存行都包含：有效位(V), 脏位(D), 物理标签(Tag), 和数据块。 - Cache中存储的Tag是什么？就是物理页号PPN！ - 关键一步：将 从TLB中获取的PPN (25 bits) 与 从Cache两个bank中读出的两个Tag (都是25 bits) 进行比较。 - 如图中两个=号所示，这个比较是并行的。
  4. 最终判断 (Hit or Miss): - 如果TLB送来的PPN和Cache中某一个bank读出的Tag匹配，并且该行的有效位V为1，那么恭喜，Cache命中 (Cache Hit)！此时，根据地址中的block offset从数据区（256 bits = 32 bytes）取出对应的数据给CPU。 - 如果两个Tag都不匹配，或者匹配的行的V位是0，那么就是Cache未命中 (Cache Miss)。此时需要启动一个完整的内存访问流程（从主存中加载数据到Cache）。

image-20250607160010165

  1. 延迟和带宽
  • Latency (延迟): 指CPU发出一个内存访问请求后，到它收到第一个字节的数据所需的时间。
  • "harder to reduce latency": 延迟主要受物理限制（信号传播速度、存储单元响应速度）影响，很难通过结构设计大幅缩短。
  • "Important for caches": Cache存在的首要目的就是为了降低访问延迟。
  • Bandwidth (带宽): 指单位时间内内存系统可以传输的数据量（例如 GB/s）。
  • "easier to improve bandwidth with new organizations": 带宽可以通过并行化等结构设计来提升。比如加宽数据总线，或者使用下面要讲的 Interleaving 技术。
  • "Important for I/O and larger block sizes": 当需要传输大量数据时（如I/O操作、加载大的缓存块），带宽就成了性能瓶颈。

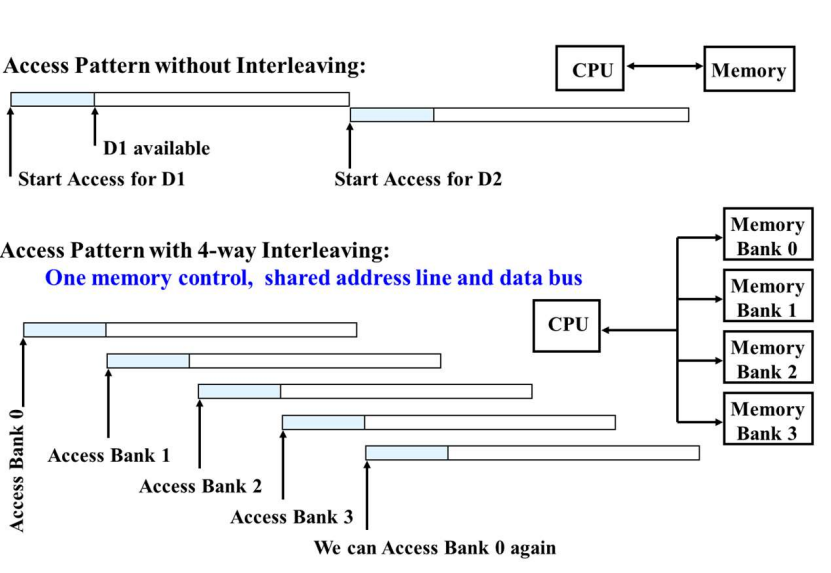

  1. 内存访问模式对比

  2. 无交叉存取 (Without Interleaving) - 结构: CPU连接一个单一、巨大的内存模块。 - 访问过程 (看时序图):

    1. Start Access for D1: CPU请求数据D1。
    2. 等待一段时间（延迟）后，D1 available: D1数据返回。
    3. 在对D1的整个访问周期（从请求到完成）结束之后，才能Start Access for D2: 开始请求下一个数据D2。 - 结论: 这种方式是串行的。内存一次只能处理一个请求，后续请求必须排队等待，带宽受限。

  3. 4路交叉存取 (With 4-way Interleaving)

  • 结构: 内存系统被分为4个独立的存储体 (Memory Bank)（Bank 0, 1, 2, 3）。这4个Bank共享地址和数据总线，但可以独立工作。连续的地址被映射到不同的Bank中（例如地址0在Bank0, 地址1在Bank1, ..., 地址4在Bank0）。

  • 访问过程 (看时序图):

    1. Access Bank 0: CPU请求在Bank 0中的数据。Bank 0开始处理请求。

    2. 在Bank 0还在处理的时候（在它的延迟周期内），CPU不需要等待，马上就可以发出第二个请求 Access Bank 1。

    3. 接着发出 Access Bank 2 和 Access Bank 3 的请求。

    4. 当CPU需要再次访问Bank 0时 (We can Access Bank 0 again)，第一次对Bank 0的访问已经完成了。

  • 结论: 这种方式通过让多个Memory Bank并行工作，像一个流水线一样，极大地提高了带宽。虽然单次访问的延迟没有变，但单位时间内可以完成的访问次数大大增加了。

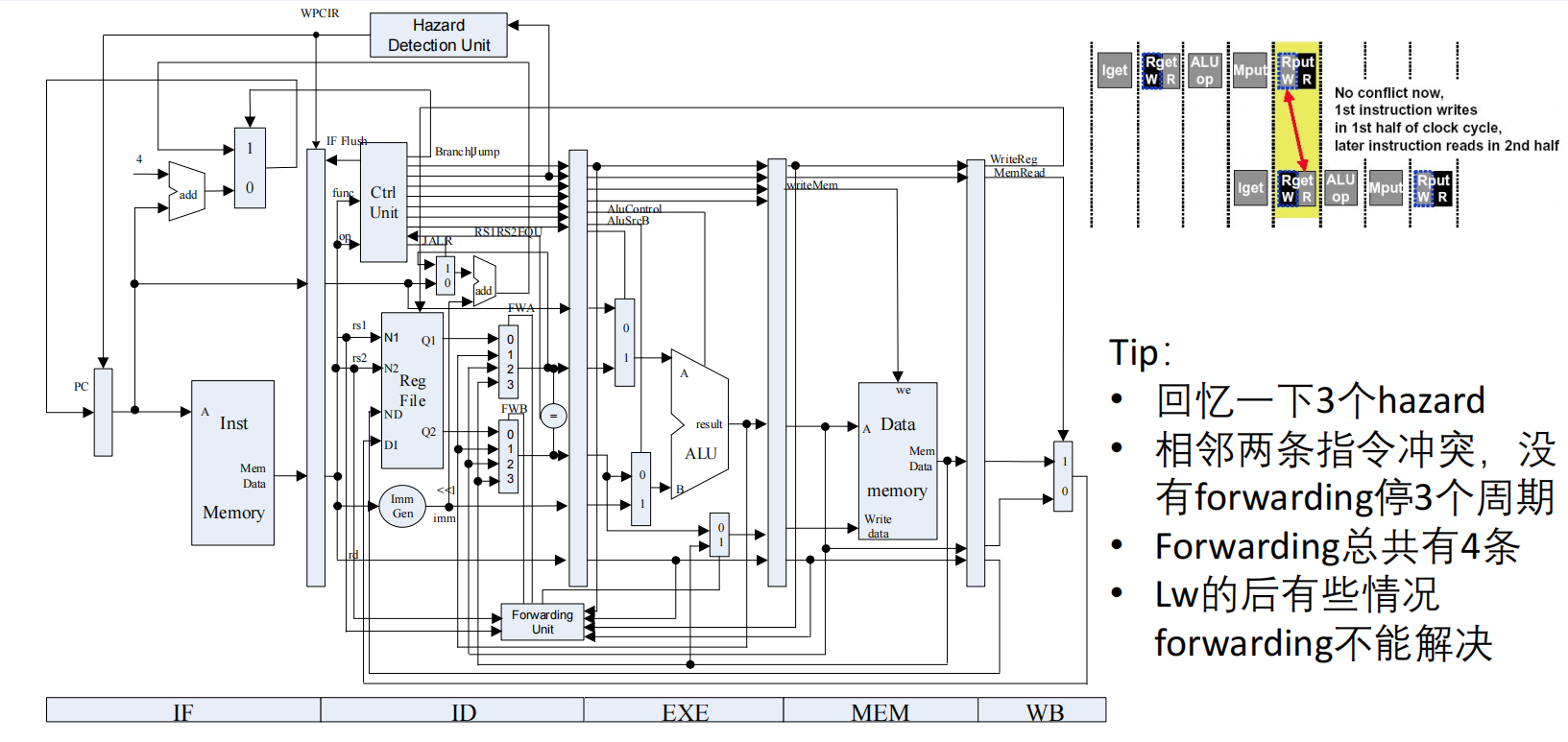

image-20250607162849842

“Hazard”也叫“冒险”，是流水线中可能导致错误结果的潜在问题。主要有三种：

  1. 结构冒险 (Structural Hazard): 因硬件资源不足导致的冲突。比如，如果你的内存只有一个端口，而流水线同时需要进行“取指令(IF)”和“读写数据(MEM)”，就会发生资源竞争。
  2. 数据冒险 (Data Hazard): 指令之间因数据依赖关系而导致的冲突。简单说就是“我等着用你还没算完的结果”。这是这张图和Forwarding技术主要解决的问题。
  3. 控制冒险 (Control Hazard): 由分支、跳转等改变程序执行顺序的指令（PC指针突变）引起的冲突。处理器需要预测下一条指令的地址，如果预测错误，已经进入流水线的指令就得作废。

Tip 2: 相邻指令冲突，没有forwarding停3个周期

Tip 3: Forwarding总共有4条 (重点)

Forwarding（前推/旁路）技术就是为了解决上面的停顿问题。它的核心思想是：计算结果在ALU或内存操作后就已经产生了，不必等到WB阶段写回寄存器，直接通过“旁路”把它传递给后续需要的指令。

这张图中，Forwarding Unit会控制ALU输入端的两个多路选择器（Mux），决定ALU的操作数来源。这“4条”路径指的是两个来源到两个目的地的组合。

  • 两个数据来源 (Where the data comes from): 1. EXE/MEM 寄存器: 存放着上一条指令的ALU计算结果。 2. MEM/WB 寄存器: 存放着上上条指令的ALU计算结果，或者是上上条Lw指令从内存中读出的数据。
  • 两个使用目的地 (Where the data goes to): 1. ALU的输入A: 一般对应指令的第一个源操作数（Rs）。 2. ALU的输入B: 一般对应指令的第二个源操作数（Rt）。

因此，4条Forwarding路径分别是：

  1. EXE/MEM -> ALU输入A: 将上一条指令的ALU结果，前推给当前指令的第一个操作数。 - 例子: add $t0, ... -> sub $t3, $t0, ... (当sub在EXE时, add在MEM, 结果在EXE/MEM寄存器中)
  2. EXE/MEM -> ALU输入B: 将上一条指令的ALU结果，前推给当前指令的第二个操作数。 - 例子: add $t0, ... -> sub $t3, $t4, $t0
  3. MEM/WB -> ALU输入A: 将上上条指令的结果，前推给当前指令的第一个操作数。 - 例子: add $t0, ... -> nop -> sub $t3, $t0, ... (当sub在EXE时, add在WB, 结果在MEM/WB寄存器中)
  4. MEM/WB -> ALU输入B: 将上上条指令的结果，前推给当前指令的第二个操作数。 - 例子: add $t0, ... -> nop -> sub $t3, $t4, $t0

这4条路径覆盖了ALU指令产生结果后，后续两条指令需要使用该结果的所有情况，大大减少了流水线停顿。

Tip 4: Lw的后有些情况forwarding不能解决

这是数据冒险中的一个特例，被称为 "Load-Use Hazard" (加载-使用冒险)。Forwarding虽然强大，但它无法把时间倒转。

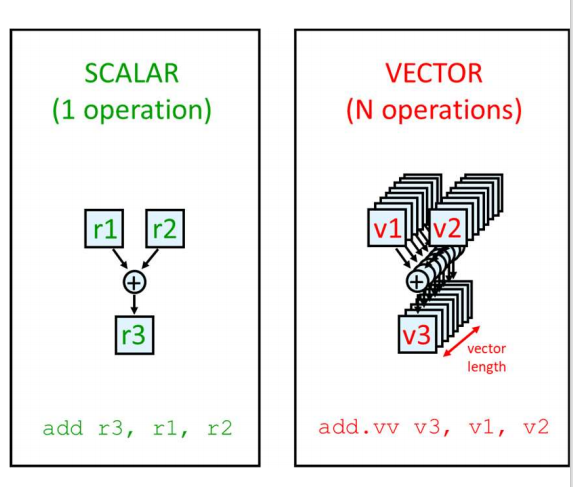

image-20250607163340489

1. Vector (向量处理)

  • 概念: 这是最经典的数据并行方法。CPU中包含专门的向量寄存器（可以存放很多个数，比如64或128个浮点数）和向量指令。

  • 图中对比:

  • SCALAR (标量): add r3, r1, r2。一条指令只对两个寄存器r1, r2进行一次加法运算，结果存入r3。这是传统的串行计算。

  • VECTOR (向量): add.vv v3, v1, v2。一条指令对两个向量寄存器v1, v2中的所有元素（N个元素）进行对应位置的加法运算，结果存入向量寄存器v3。一条指令完成了N次操作。

  • 关键点: 以整个“向量(vector)”为基本操作粒度。

2. SIMD (Single Instruction, Multiple Data)

  • 概念: 这是向量处理思想在现代CPU中的普及形式。它没有专门的巨大向量寄存器，而是利用了扩展的通用寄存器（如128位, 256位的XMM/YMM寄存器）来存放一小段数据。
  • 指令集: AVX, SSE就是典型的SIMD指令集。一条AVX指令可以同时对8个单精度浮点数进行操作。
  • 与Vector的区别: 可以理解为一种“短向量”或“打包的SIMD”。它的向量长度是固定的，并且比传统向量处理器的向量长度要短得多。

3. GPU, SIMT (Single Instruction, Multiple Threads)

  • 概念: 这是GPU采用的核心架构，是SIMD思想的进一步演进和扩展。
  • 工作方式: GPU会派发一条指令给一组线程（在NVIDIA架构中这组线程被称为Warp，通常是32个线程）。这一组线程会同时执行同一条指令，但是每个线程都在处理各自不同的数据。
  • 与SIMD的关键区别: SIMT引入了“线程”的概念，并允许一定程度的执行路径分化 (Divergence)。纯粹的SIMD要求所有数据通路的行为完全一致，而SIMT允许一个Warp中的线程根据数据产生不同的执行分支。

Tip解读

  • Strip Mining (分条开采): 这是一个非常重要的概念。当你要处理的向量长度（比如一个包含1000个元素的数组）超过硬件的向量寄存器长度（比如硬件一次只能处理128个元素）时该怎么办？Strip Mining就是把长向量“切”成符合硬件长度的“条带(strip)”，用一个循环来依次处理这些条带，最后再处理剩下不足一个条带的“尾巴”。这是解决逻辑向量与物理硬件不匹配问题的标准方法。
  1. 启动开销 (Startup Latency): 执行第一组向量操作的延迟。
  2. 后续开销: 向量流水线“流”起来之后，每个时钟周期能产出多少个结果。
  3. 分条处理: 运用Strip Mining思想，计算处理所有“条带”和“尾巴”的总时间。

A. GPU硬件层次结构 (Hardware Hierarchy)

从大到，一个GPU的硬件是这样组织的：

  1. Device (设备): 指的是一整块GPU显卡。
  2. SM (Streaming Multiprocessor, 流式多处理器): 这是GPU的核心计算单元，可以理解为一个功能强大的“核”。一块GPU可以有几十个SM。每个SM都有自己的指令调度器、寄存器堆、L1缓存和共享内存(Shared Memory)。
  3. SP (Streaming Processor, 流式处理器) / CUDA Core: 这是最基本的算术逻辑单元，负责执行具体的浮点或整数运算。一个SM内部包含很多个（比如128个）SP。这才是真正干活的最小单元。

总结硬件关系: Device(显卡) > 多个 SM > 每个SM内含多个 SP(Core)。

B. GPU软件层次结构 (Software Hierarchy)

当我们在写GPU程序（如CUDA程序）时，我们是这样组织代码的：

  1. Grid (线程格): 对应一次完整的内核函数调用（Kernel launch），是最大单位。一个Grid包含很多个Block。
  2. Block (线程块): 一个Block包含很多个线程。同一个Block内的所有线程运行在同一个SM上，因此它们可以非常高效地通过该SM的共享内存(Shared Memory)进行通信和数据交换，并且可以进行同步。
  3. Thread (线程): 执行的最小单位，每个线程会被映射到一个SP(Core)上去执行。

总结软件/硬件映射: Grid(整个任务) -> 多个Block(任务块) -> 每个Block包含多个Thread(执行单元)。GPU调度器会将一个个Block分配到硬件的SM上去执行。

C. Warp (线程束) - 连接软硬件的桥梁

  • 定义: 在NVIDIA的GPU中，一个Warp是32个线程的集合。
  • 调度单位: SM不是一个一个线程地调度，而是以Warp为单位进行调度。SM的指令分发单元在某个时钟周期，会取出一条指令，然后广播给一个Warp中的全部32个线程。
  • SIMT的体现: 这32个线程在同一时刻、执行同一条指令，但各自操作的数据可以不同（比如处理数组中不同的元素）。这就是SIMT (Single Instruction, Multiple Threads) 的完美体现。

D. GPU存储架构 (Memory Hierarchy)

  1. Global Memory (全局内存): 相当于GPU的“主存”，容量最大（GB级别），但速度最慢。Grid中的任何线程都可以读写。
  2. L2 Cache: 在所有SM和Global Memory之间的一层共享缓存，用于加速全局内存的访问。
  3. Shared Memory / L1 Cache (SMEM, 共享内存): 每个SM私有的一块高速片上内存（On-chip）。速度极快，几乎和寄存器一样快。只能被同一个Block内的线程访问，是实现Block内线程高效通信的关键。
  4. Registers & Per-thread Local Memory (寄存器/本地内存): 每个线程私有的最快存储。

E. Warp Divergence (线程束分化) 与死锁

  • 什么是分化?: 当一个Warp中的32个线程遇到一个条件分支（如if-else），并且根据各自的数据，一些线程进入if分支，另一些进入else分支时，就发生了Warp Divergence。

  • 硬件如何处理?: SM一次只能执行一条指令流。所以它会串行化 (Serialize) 这两个分支：

  1. 先执行if分支：此时进入else的线程会被屏蔽 (mask out)，处于空闲等待状态。
  2. 再执行else分支：此时进入if的线程被屏蔽，等待else分支执行完毕。

  • 性能影响: 整个Warp执行该if-else结构的总时间是两个分支执行时间之和，而不是其中一个。这会严重降低并行效率。

  • 死锁 (Deadlock) 例子: 图中给出的死锁代码 if(x==0){wait(a);} else {signal(b);}。如果一个Warp内的线程发生了分化，if分支的线程在等待一个信号a，而这个信号a需要由else分支的线程通过signal(b)来触发。由于硬件会先执行if分支，else分支的线程处于被屏蔽状态，永远无法执行signal(b)，于是if分支的线程就陷入了永久等待，造成死锁。

image-20250607165840921

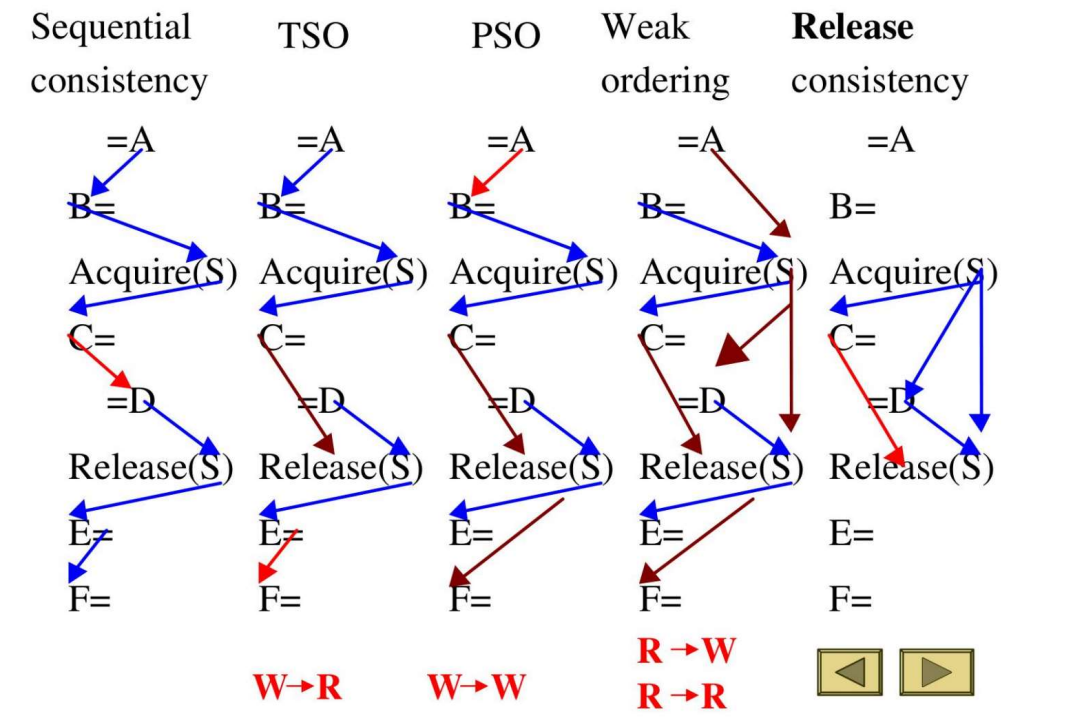

这张图展示了从最严格到最宽松的五种主流内存一致性模型，以及它们分别允许哪些内存操作被重排序 (reorder)。

  • 为什么要有一致性模型？ 在多核CPU中，每个核都有自己的缓存和Store Buffer（写缓冲）。一个核写入的数据不会立即被所有其他核看到。为了性能，硬件可能会重排一个核内部的读写顺序。一致性模型就是硬件向程序员提供的“保证”或“规则”，它定义了内存操作的可见性顺序，告诉程序员可以依赖什么，不可以依赖什么。

  • 图例解释:

  • 纵向的线: 代表一个处理器中，程序代码写的内存操作顺序（Program Order）。

  • A=, B=, ... F=: 代表不同的内存读写操作。

  • Acquire(S) / Release(S): 代表同步操作，如加锁和解锁。它们是内存屏障 (Memory Fence)，用于强制维持一定的顺序。

  • 带颜色的箭头: 代表“放松”（Relaxation），即允许的重排序。一个箭头从操作X指向Y，意味着从其他处理器的视角看，Y操作可能比X操作更早“发生”或“可见”。

    • W→R (写后读): 一个写操作之后紧跟着一个读操作，允许读操作先于写操作完成。
    • W→W (写后写): 两个连续的写操作，允许第二个写操作先于第一个被其他核看到。
    • R→W / R→R (读后写/读后读): 允许读操作之后的写或读操作被重排。

五种模型详解（从严到松）

  1. Sequential Consistency (SC, 顺序一致性)
  • 规则: 最严格的模型。不允许任何重排序。所有处理器的所有操作看起来就像是在一个单一的全局时间线上，以某种顺序交错执行，且每个处理器自身的操作顺序与程序代码顺序一致。
  • 图中表现: 没有任何带颜色的“捷径”箭头。所有操作严格按照程序顺序（蓝色箭头）执行。这是最符合程序员直觉的模型，但性能最差。

  1. TSO (Total Store Order, 全局存储定序) - 规则: 对SC的第一次放松。它允许W→R重排序。这是因为写操作可以先放入Store Buffer（写缓冲）来隐藏延迟，而后续的读操作可以绕过这个buffer直接从缓存或主存读取。 - 图中表现: 在C=(写)和=D(读)之间出现了一条红色的W→R箭头。这意味着读D的操作可能会比写C的操作更早完成。

  2. PSO (Partial Store Order, 部分存储定序)

  • 规则: 在TSO的基础上进一步放松，允许W→W重排序。
  • 图中表现: 除了TSO的W→R箭头，E=和F=之间还增加了一条棕色的W→W箭头，表示写F的操作可能比写E的操作更早被其他核看到。

  1. Weak Ordering (WO, 弱定序) - 规则: 更加宽松。它将操作分为“数据操作”和“同步操作”。它允许数据操作之间进行任意的重排序。只有同步操作（如Acquire/Release）像一个屏障，保证在它之前的所有操作都完成后，它才能执行；且它执行完后，它之后的操作才能开始。 - 图中表现: 在Acquire和Release的“临界区”内外，出现了所有类型的重排序箭头。数据操作可以被随意打乱，但它们不能跨越Acquire和Release屏障。

  2. Release Consistency (RC, 释放一致性)

  • 规则: 对弱定序的优化，它把同步操作分为两种更具体的屏障：

    • Acquire (获取): 像一个“入口”屏障。它保证在Acquire之后的所有读写操作，都不能重排到Acquire之前。这确保了进入临界区时，能看到其他处理器“释放”的所有更新。
    • Release (释放): 像一个“出口”屏障。它保证在Release之前的所有读写操作，都必须在Release完成之前完成。这确保了离开临界区时，你做的所有修改都对其他处理器可见。

  • 图中表现: 这种非对称的屏障允许了更多的重排序，是现代处理器中常见的高性能模型。

image-20250607170715459

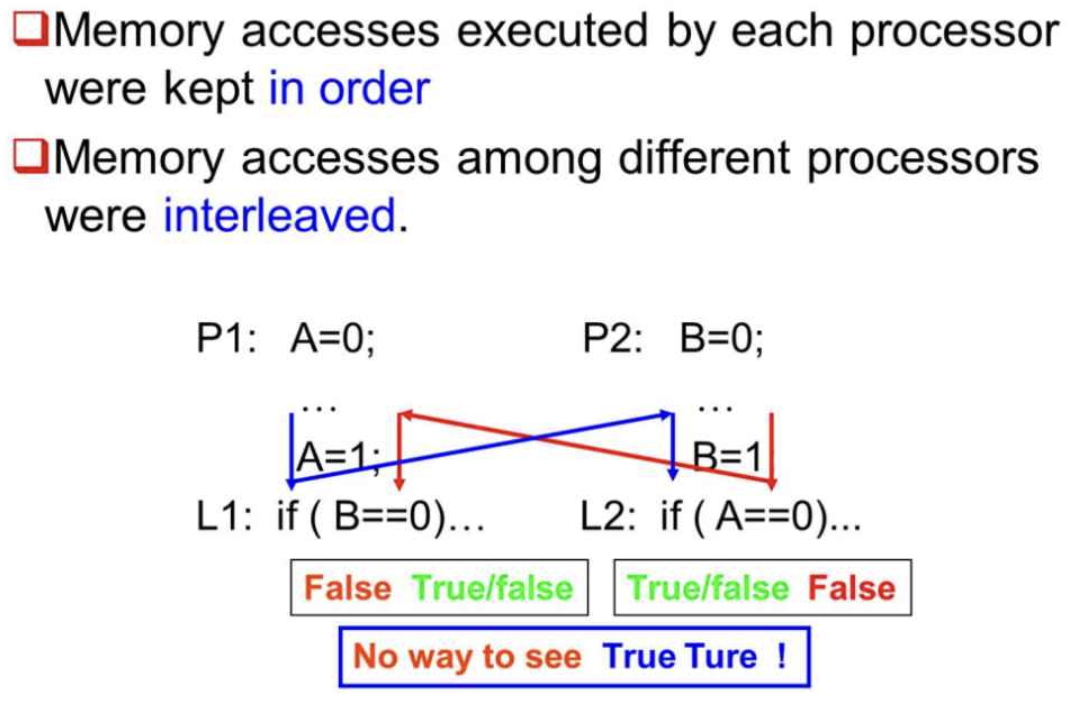

1. 在顺序一致性 (SC) 下的分析 (符合直觉)

在SC模型下，所有操作都有一个全局的先后顺序。我们来分析所有可能的执行序列：

  • 序列1: P1跑完再P2跑。 A=1 -> if(B==0) (True) -> P1进入。然后P2执行 B=1 -> if(A==0) (False)。结果: P1进入，P2不进入。
  • 序列2: P2跑完再P1跑。 B=1 -> if(A==0) (True) -> P2进入。然后P1执行 A=1 -> if(B==0) (False)。结果: P2进入，P1不进入。
  • 序列3: 交错执行。 A=1 -> B=1 -> if(B==0) (False) -> if(A==0) (False)。结果: 谁都进不去。

2. 在宽松模型 (如TSO) 下的分析 (现代处理器的现实)

现代处理器有Store Buffer，会进行W→R重排序。我们来看会发生什么：

  1. P1执行 A=1。这个写操作被放入P1的Store Buffer中，还没有真正写入主存，所以P2此时还看不到A的变化。
  2. P2执行 B=1。同样，这个写操作被放入P2的Store Buffer中，P1也看不到B的变化。
  3. P1执行 if (B==0)。P1去内存读B的值，由于P2的写操作还在Buffer里，P1读到的是初始值0。因此条件为True！P1准备进入临界区。
  4. P2执行 if (A==0)。P2去内存读A的值，由于P1的写操作还在Buffer里，P2读到的是初始值0。因此条件也为True！P2也准备进入临界区。

意外结果: P1和P2都进入了临界区，互斥被破坏了！这个True/True的结果在宽松模型下是可能发生的。

jxh's PPT

image-20250614160959003

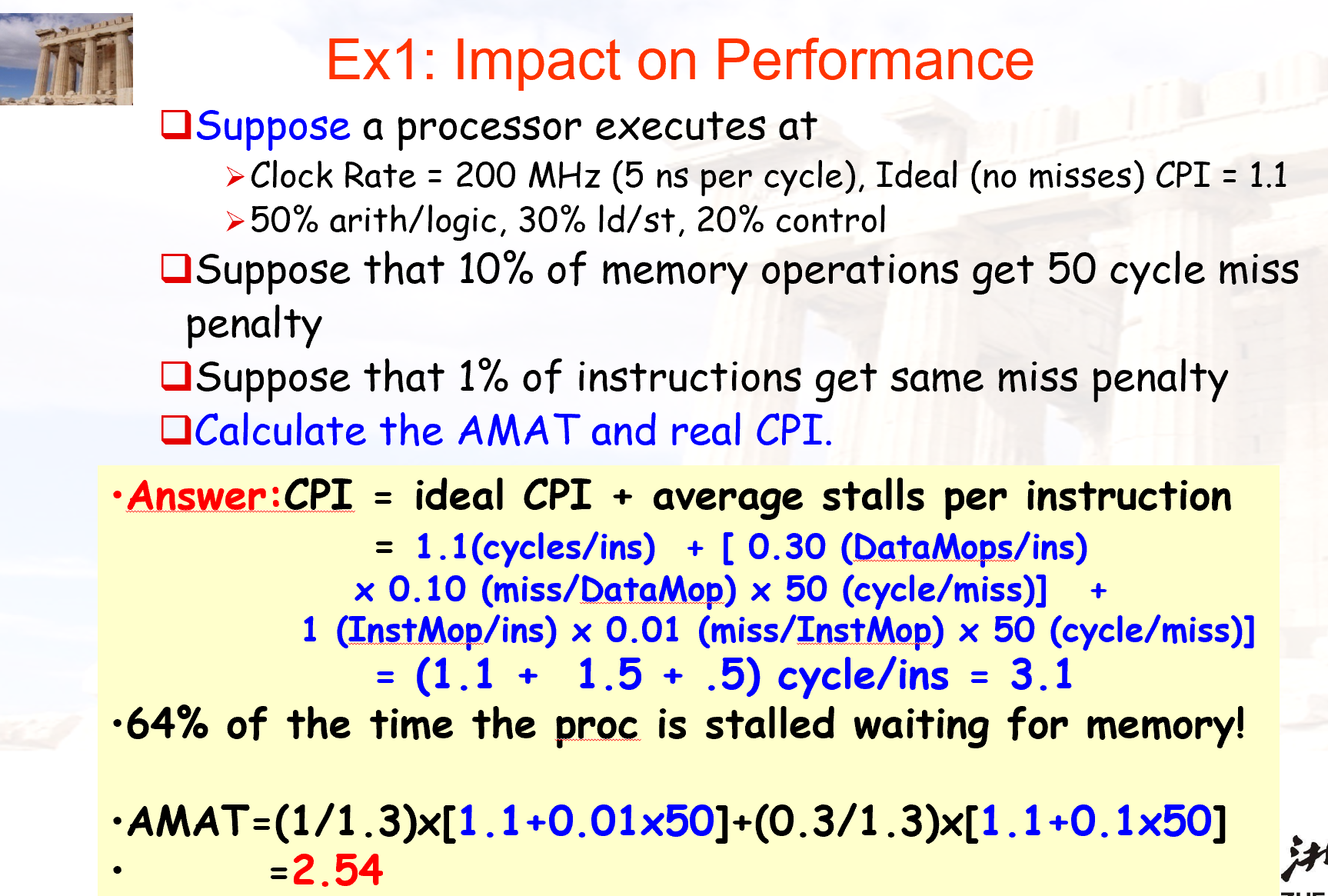

image-20250614164053133

  • “1% of instructions get same miss penalty”被解释为“指令读取”操作的缺失率为1%。
  • 平均每条指令需要 1 次指令访存 和 0.3 次数据访存，所以总共是 1.3 次内存访问。

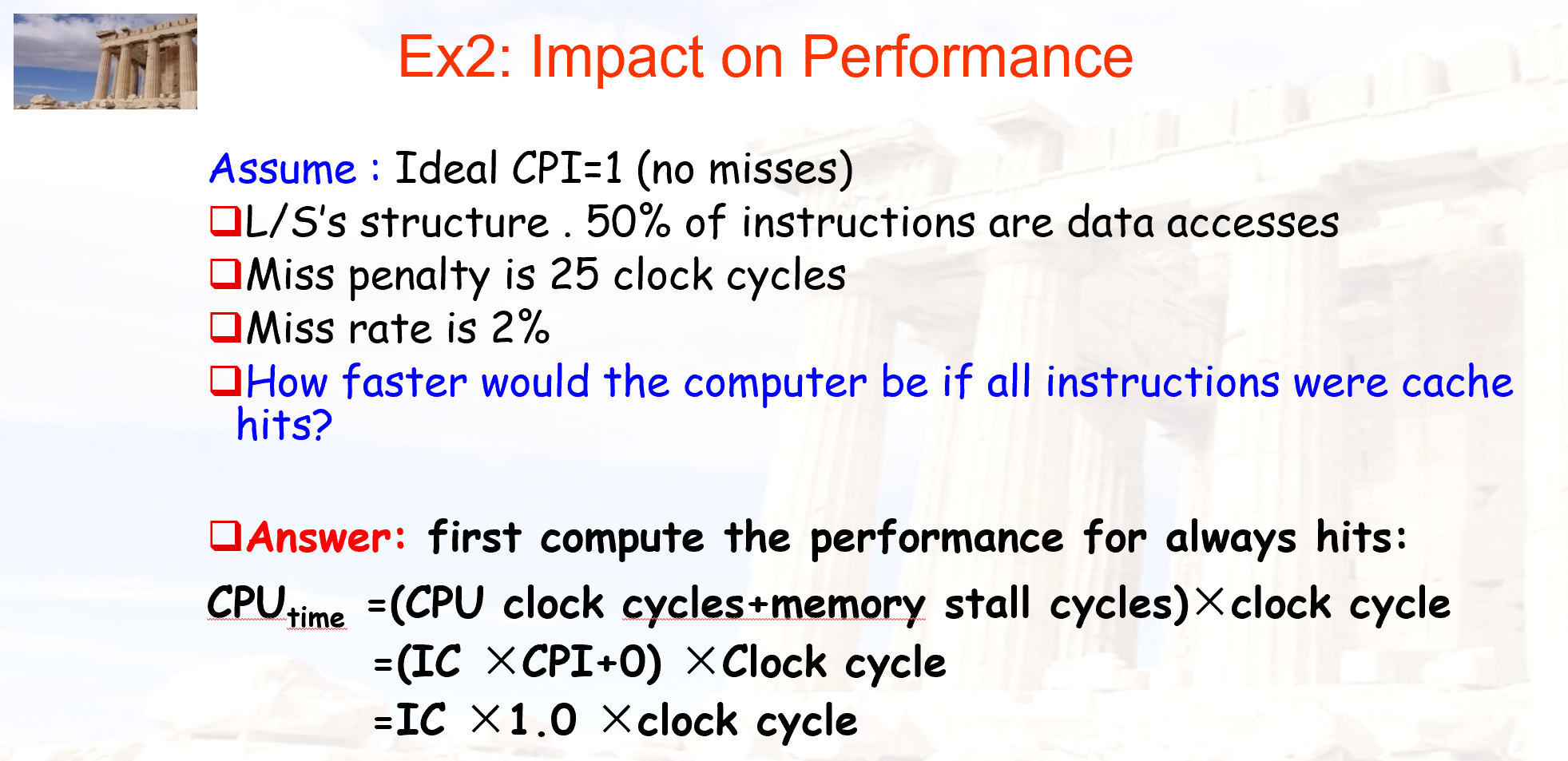

image-20250615171050421

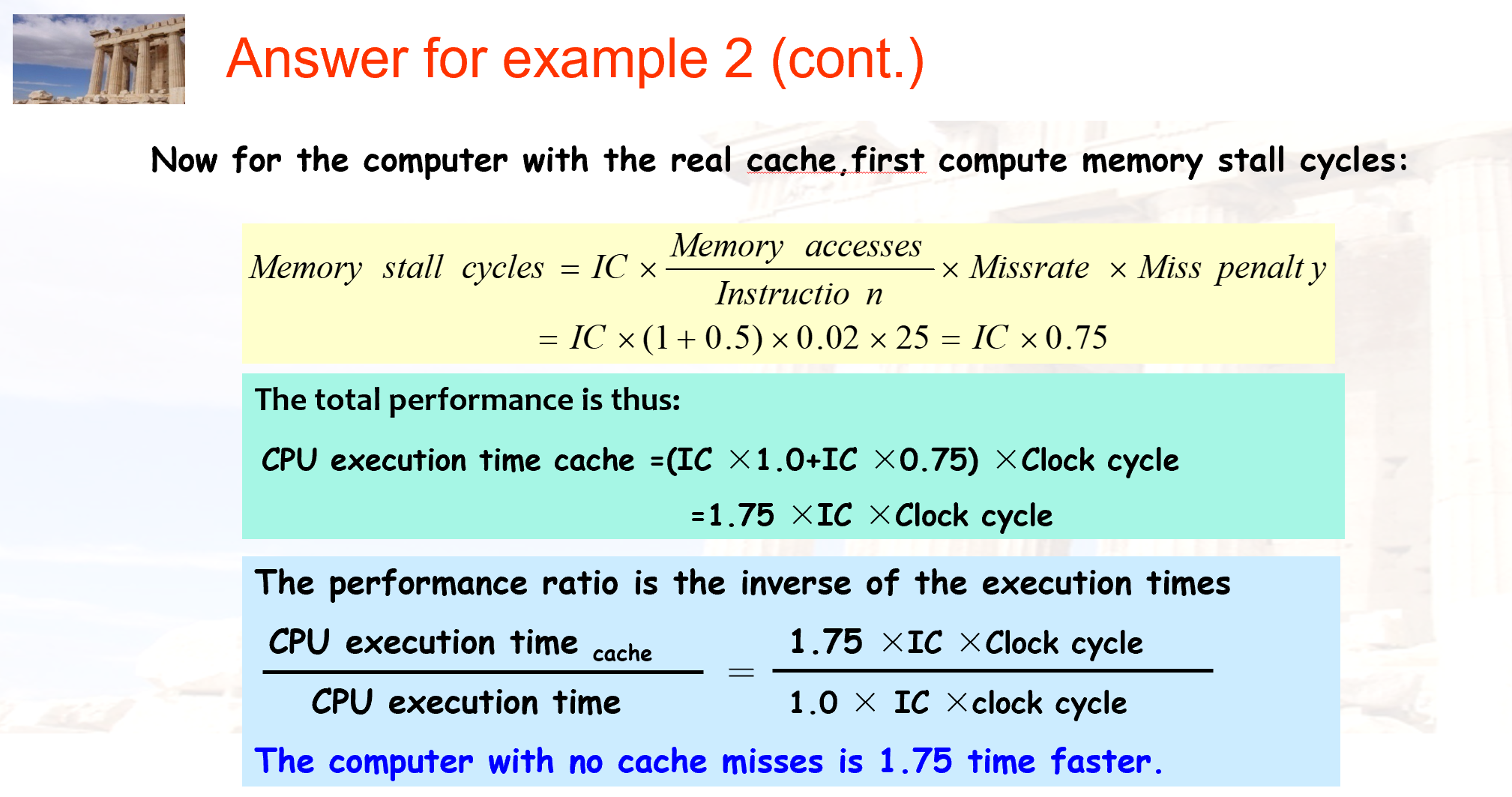

image-20250615171036404

  • L/S 架构是加载/存储 (Load/Store) 架构的简称

image-20250615172839129

image-20250615173113301

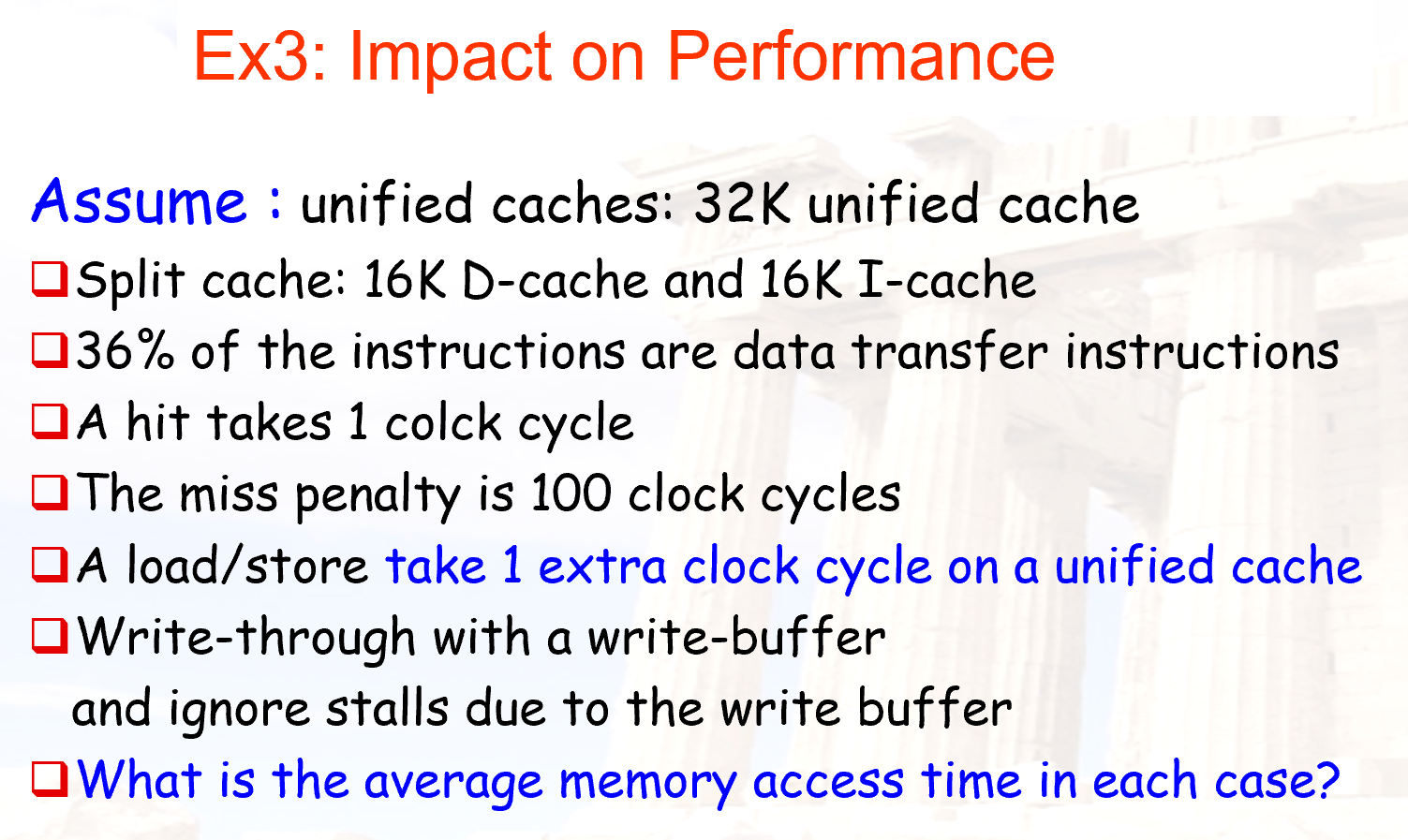

  • 两种方案对比：
  1. 统一式缓存 (Unified Cache): 一个32KB大小的缓存，同时存储指令和数据。
  2. 分离式缓存 (Split Cache): 一个16KB的指令缓存 (I-cache) + 一个16KB的数据缓存 (D-cache)。

  • 指令构成: 36% 的指令是数据传输指令 (Load/Store)。

  • 命中时间 (Hit Time): 缓存命中需要 1 个时钟周期。

  • 缺失代价 (Miss Penalty): 缓存缺失需要 100 个时钟周期。

  • 结构性冒险 (Structural Hazard): 在统一式缓存中，如果Load/Store指令与取指令冲突，会额外产生 1 个周期的停顿。

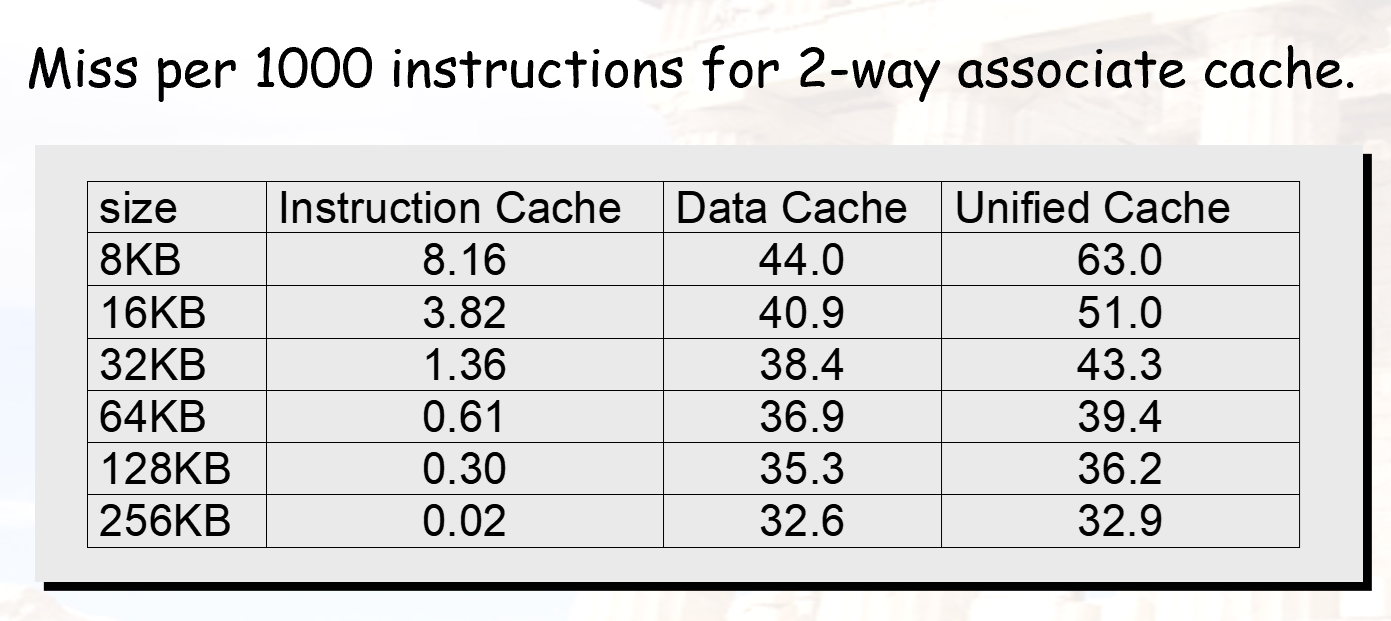

  • 缺失数据来源 (来自表格):

  • 16KB 指令缓存: 每1000条指令有 3.82 次缺失。

  • 16KB 数据缓存: 每1000条指令有 40.9 次缺失。
  • 32KB 统一缓存: 每1000条指令有 43.3 次缺失。

第二步-：计算两种方案各自的“缺失率 (Miss Rate)”

“缺失率”指的是在对应类型的访问中，发生缺失的概率。表格给的是“每千条指令的缺失数”，我们需要转换一下。

核心公式:

缺失率=每条指令的平均访存次数每条指令的平均缺失次数

2.1 分离式缓存 (Split Cache)

  • 指令缓存缺失率 (Miss Rate_Inst)
  • 每条指令有 3.82 / 1000 次指令缺失。
  • 每条指令有 1.0 次指令访存（因为每条指令都要被读取）。
  • Miss RateInst=1.03.82/1000=0.0038
  • 数据缓存缺失率 (Miss Rate_Data)
  • 每条指令有 40.9 / 1000 次数据缺失。
  • 每条指令有 0.36 次数据访存（因为36%的指令是数据传输指令）。
  • Miss RateData=0.3640.9/1000=0.1136

2.2 统一式缓存 (Unified Cache)

  • 统一缓存缺失率 (Miss Rate_Unified)
  • 每条指令有 43.3 / 1000 次总缺失。
  • 每条指令有 1.0 (指令访存) + 0.36 (数据访存) = 1.36 次总访存。
  • Miss RateUnified=1.3643.3/1000=0.0318

第三步：计算最终的平均内存访问时间 (AMAT)

AMAT是整个系统的加权平均值，权重由指令访存和数据访存的比例决定。

  • 访存权重: 平均每 1.36 次访存中，有 1 次是取指令，0.36 次是取数据。

  • 指令访存权重: 1 / 1.36 ≈ 74%

  • 数据访存权重: 0.36 / 1.36 ≈ 26%

  • AMAT总公式:

\(\(AMAT = (\text{%指令访存}) \times (\text{指令AMAT}) + (\text{%数据访存}) \times (\text{数据AMAT})\)\)

其中，单项AMAT = 命中时间 + 缺失率 × 缺失代价

3.1 分离式缓存的最终AMAT

AMATsplit=(74%)×(1+0.0038×100)+(26%)×(1+0.1136×100)AMATsplit=(0.74×1.38)+(0.26×12.36)AMATsplit=1.021+3.214≈4.25 周期

3.2 统一式缓存的最终AMAT--

这里要特别注意，数据访问的命中时间因为结构性冒险，变成了 1 (基础) + 1 (额外停顿) = 2 个周期。

  • 指令AMAT = 1 + 0.0318 × 100 = 4.18 周期
  • 数据AMAT = (1 + 1) + 0.0318 × 100 = 5.18 周期

AMATunified=(74%)×(指令AMAT)+(26%)×(数据AMAT)AMATunified=(0.74×4.18)+(0.26×5.18)AMATunified=3.093+1.347≈4.40 周期

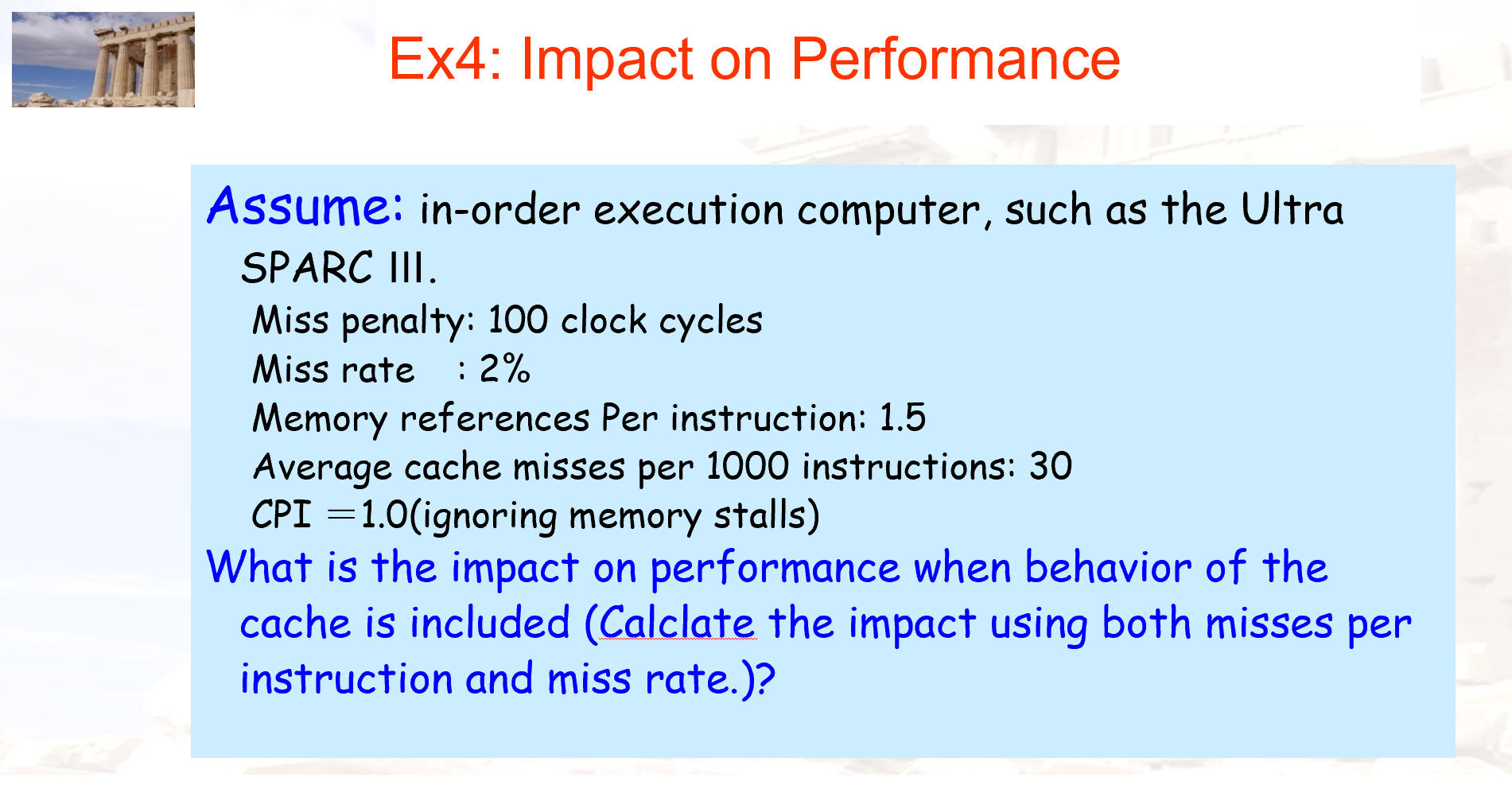

image-20250615185659036

  • 计算每条指令的平均停顿周期:

题目给出“每1000条指令有30次缺失”，而每次缺失的代价是100个周期。

平均停顿周期 = (每条指令的平均缺失次数) × (缺失代价)

平均停顿周期 = (30 / 1000) × 100 = 0.03 × 100 = 3.0

这意味着，平均每执行一条指令，就要额外花费3.0个周期来等待内存。

  • 计算实际CPI:

实际CPI = 1.0 (理想) + 3.0 (停顿) = 4.0

这种方法从另一个角度出发，通过访问频率和缺失概率来计算。

  • 计算每条指令的平均停顿周期:

平均停顿周期 = (每条指令的访存次数) × (缺失率) × (缺失代价)

平均停顿周期 = 1.5 × 2% × 100 = 1.5 × 0.02 × 100 = 3.0

同样，我们得出平均每条指令会产生3.0个周期的停顿。

  • 计算实际CPI:

实际CPI = 1.0 (理想) + 3.0 (停顿) = 4.0

  • 性能影响:

由于缓存缺失的存在，这台计算机的CPI从理想的1.0增加到了实际的4.0。这意味着，它的CPU执行总时间变成了原来的4倍，性能显著下降。

  • 与“无缓存”系统的对比:如果没有缓存系统（即每次访存都直接访问主内存），性能会怎样？

  • 在这种情况下，每一次内存访问都会有100个周期的“代价”。

  • “无缓存”CPI = 理想CPI + (每条指令的访存次数 × 访存代价)
  • “无缓存”CPI = 1.0 + 1.5 × 100 = 1.0 + 150 = 151
  • 性能对比: 151 / 4.0 ≈ 37.75。这意味着，即使我们这个“有缺失的缓存”系统，其性能也比一个完全没有缓存的系统快了将近40倍。

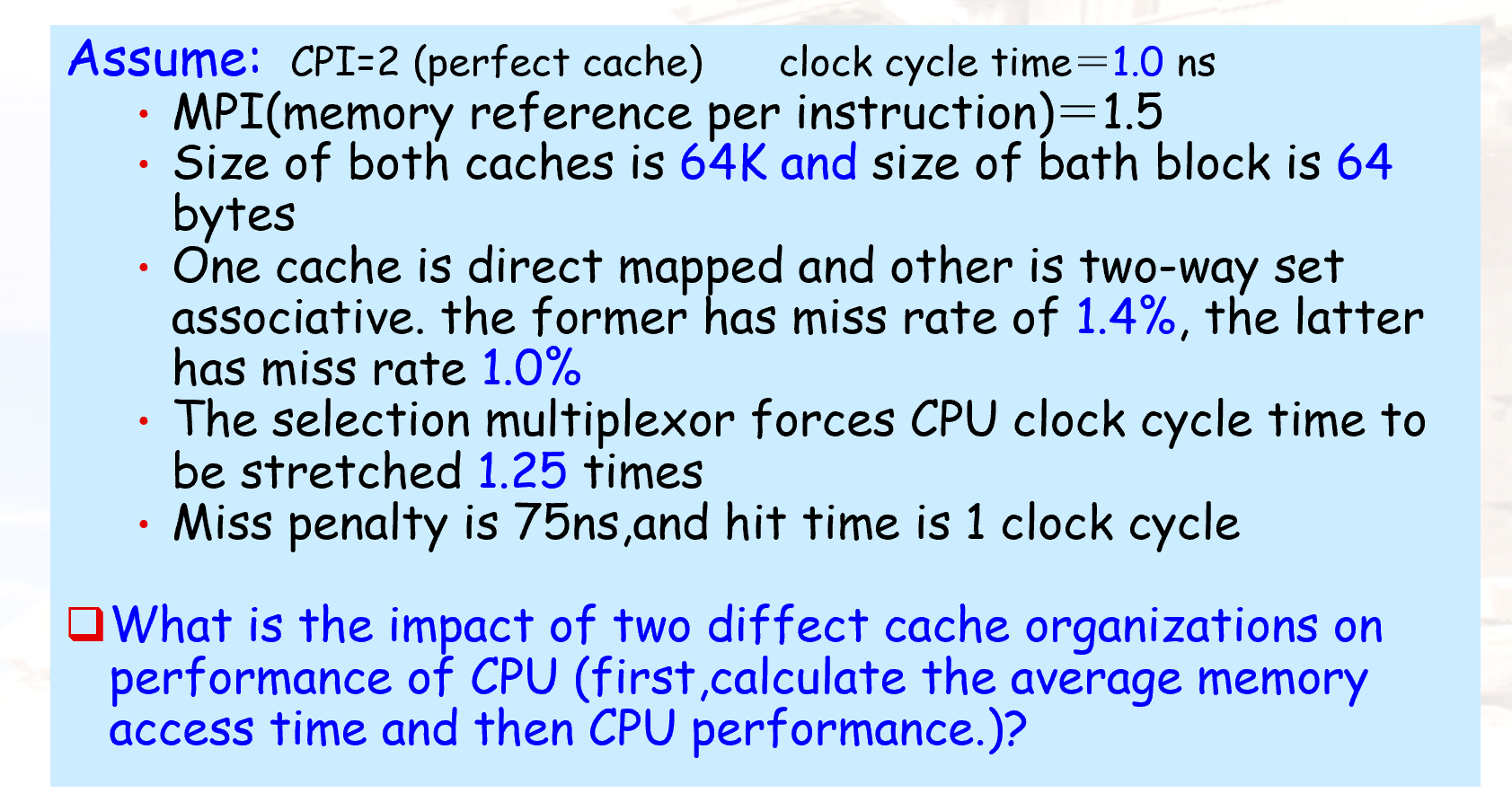

image-20250615190125073

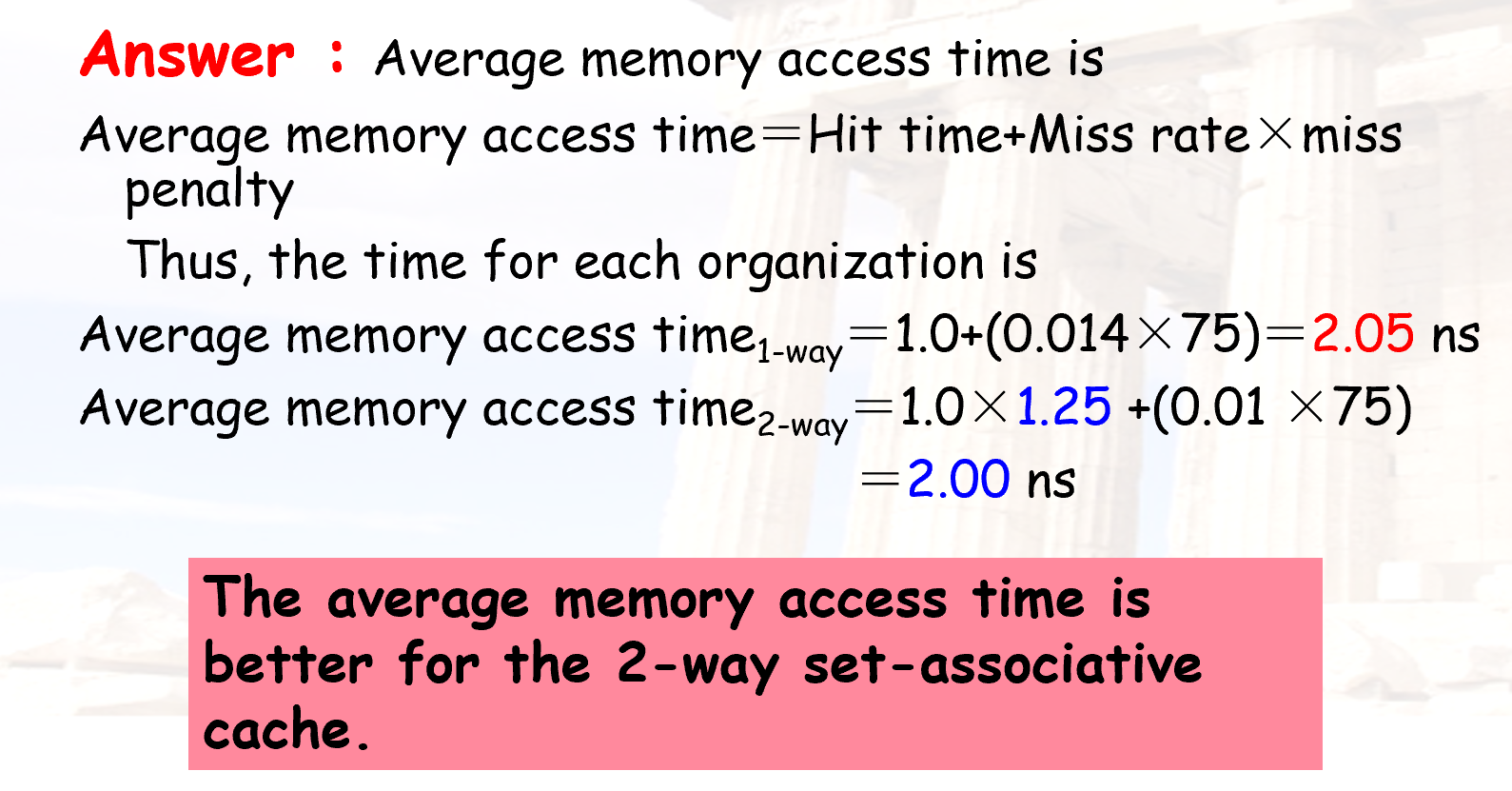

image-20250615190640600

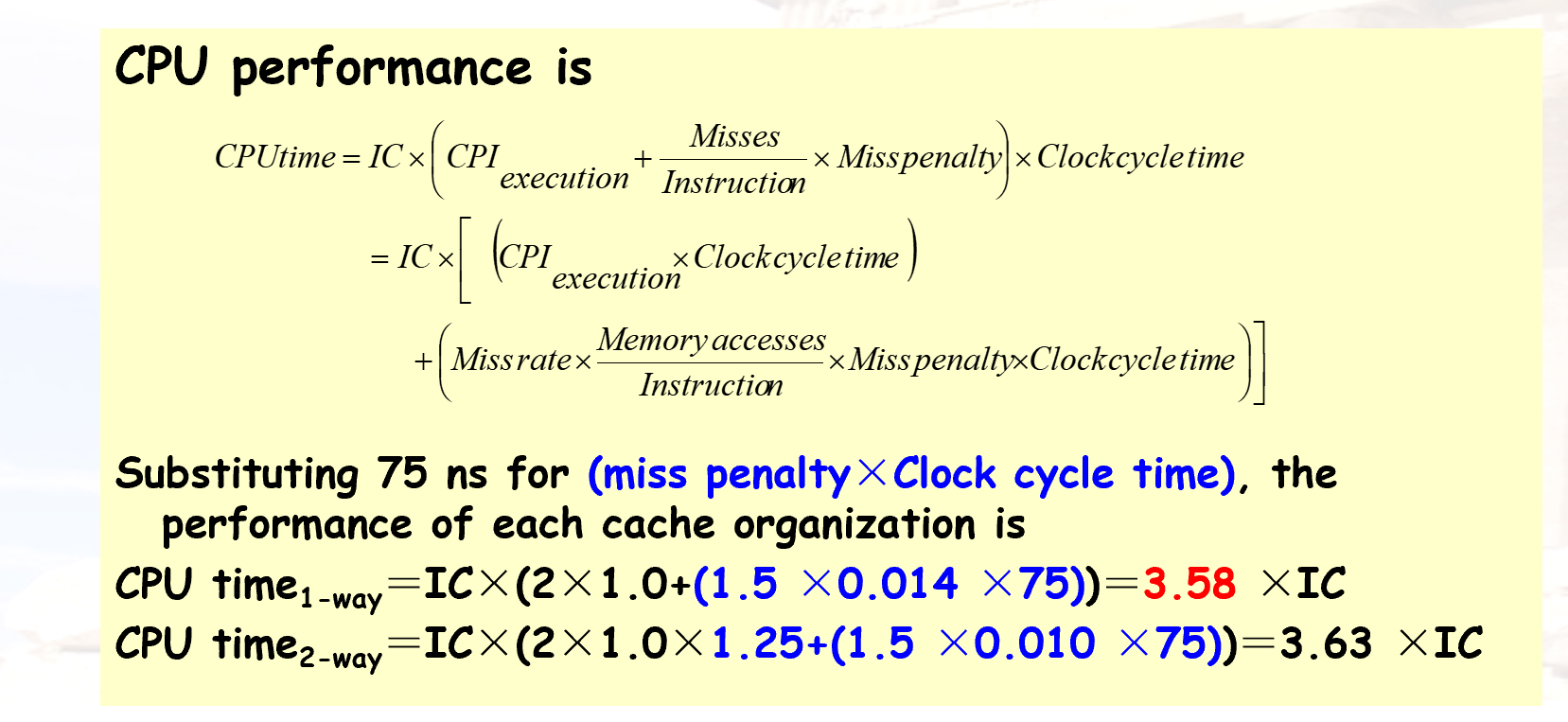

image-20250615190648194

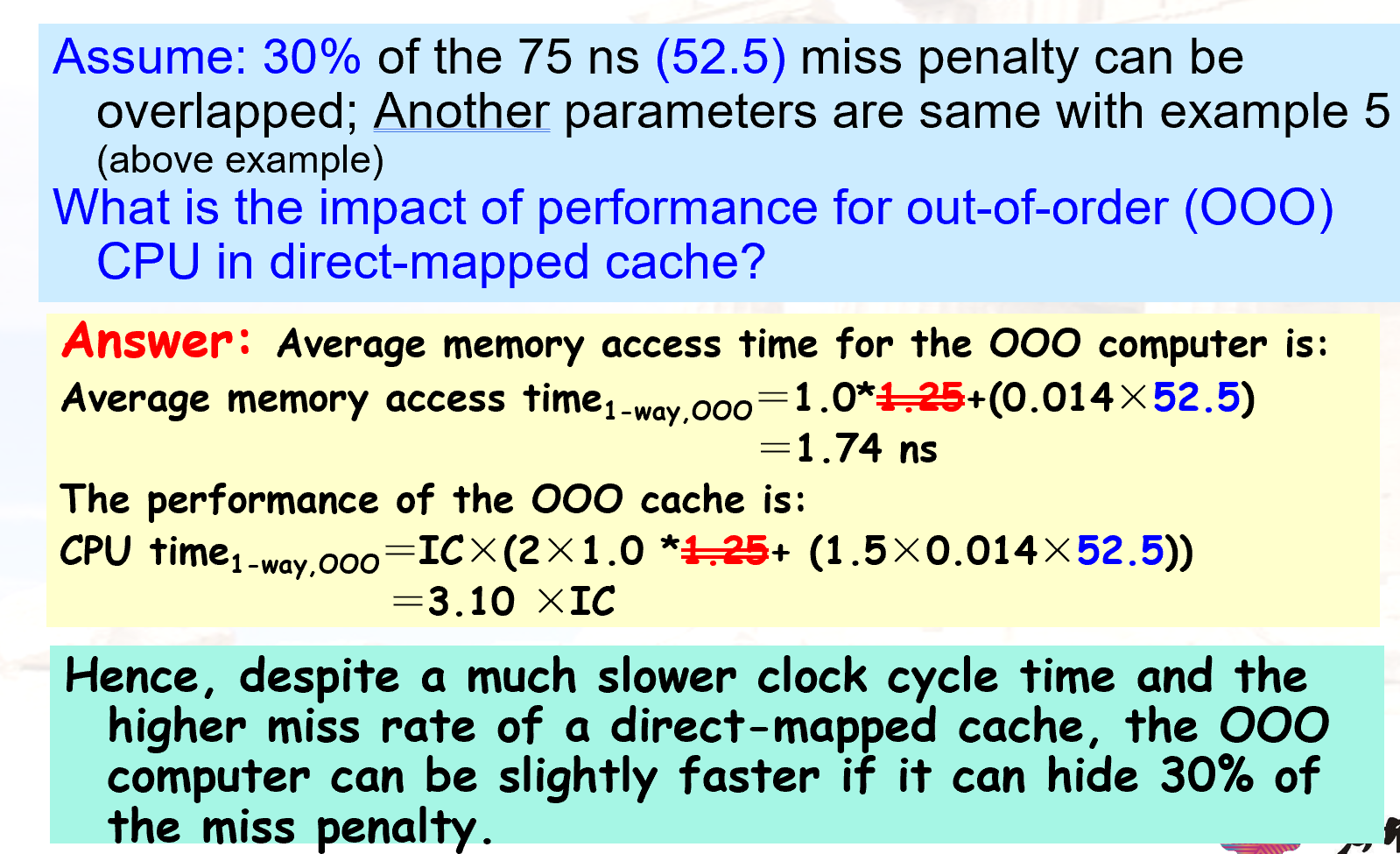

image-20250615190952865

  • 还有向量处理器处的代码不知道是否需要记到 A4 上去。

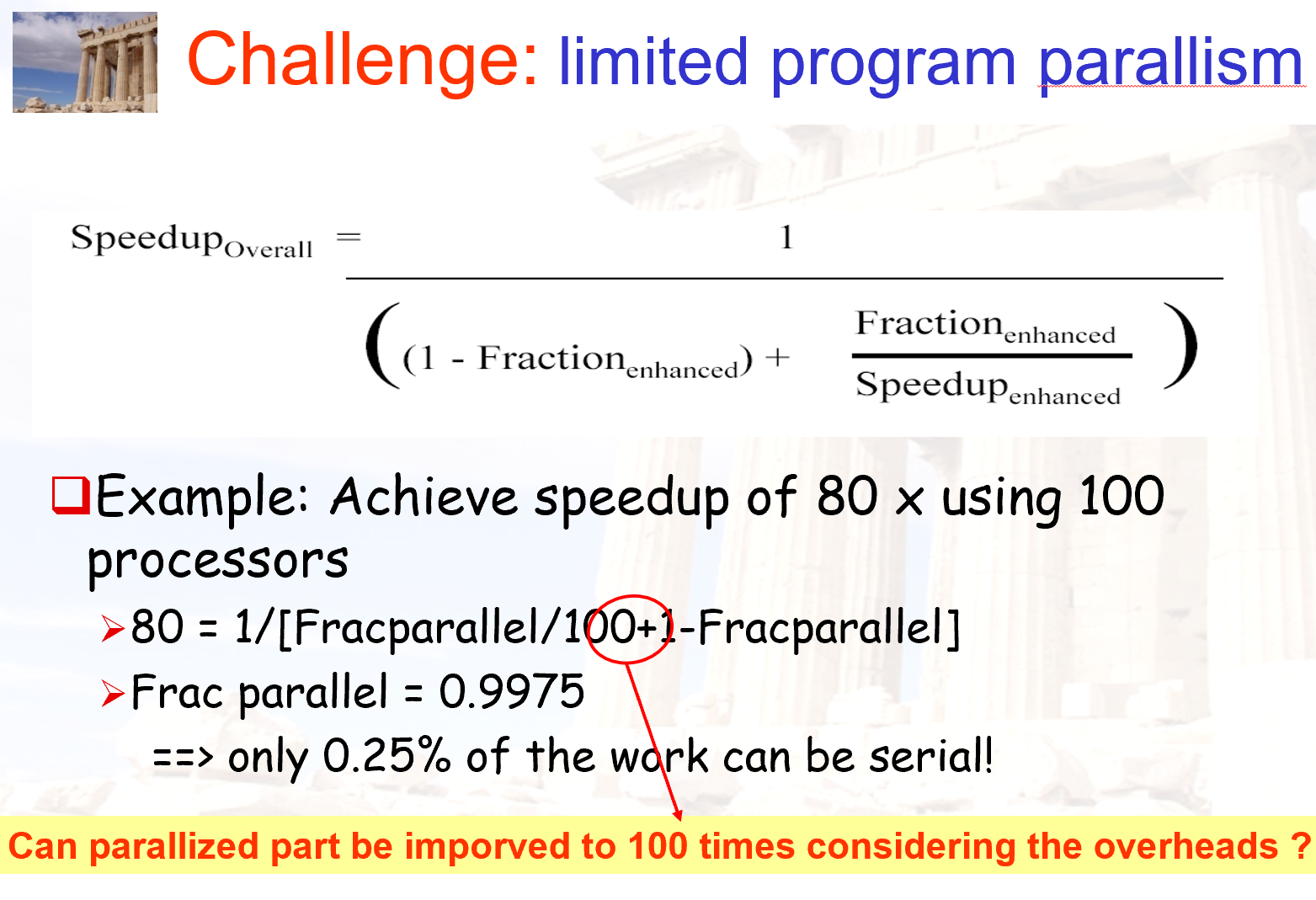

image-20250616172807635

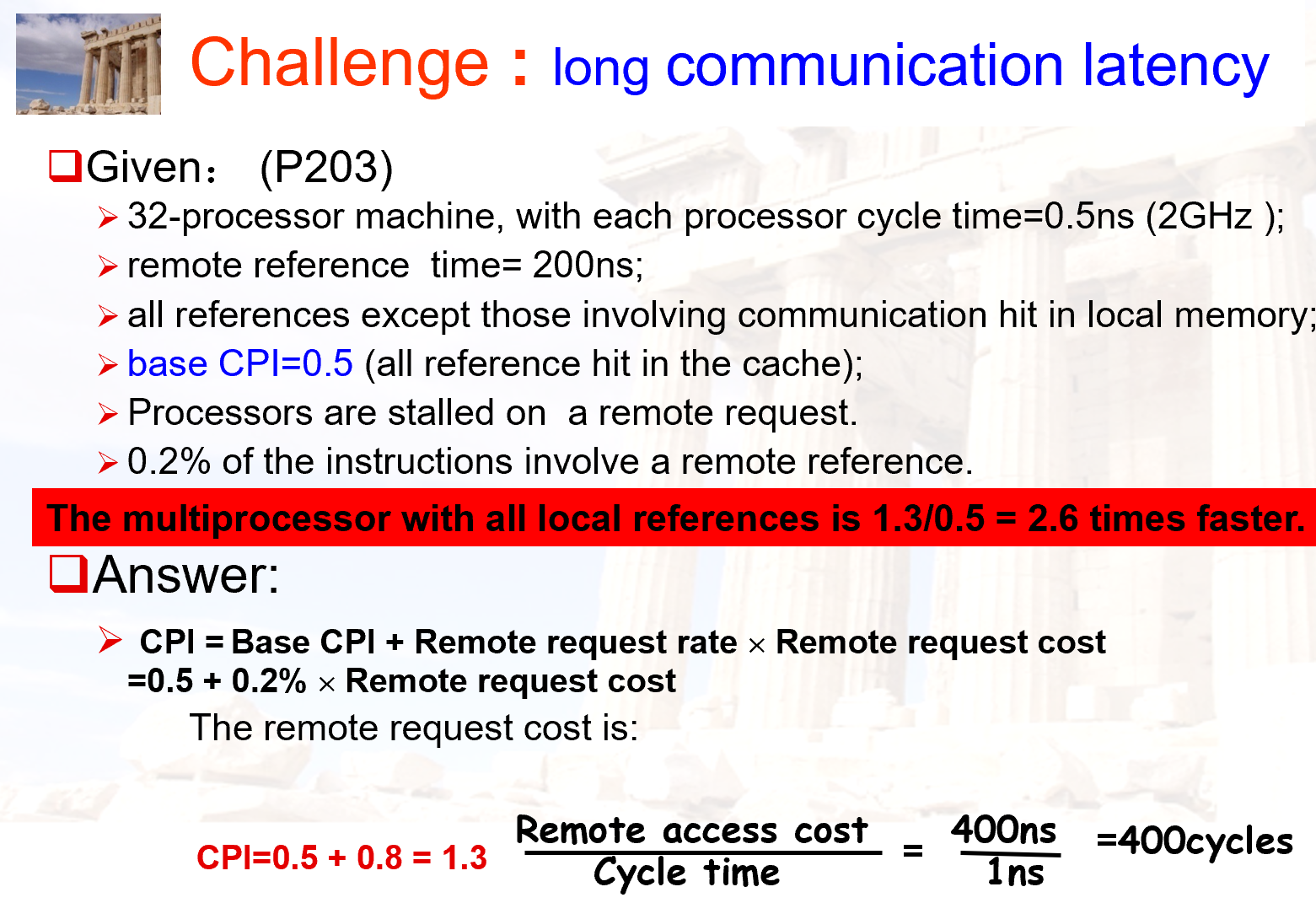

image-20250616172815158
