Chapter 14 | Indexing¶

约 6572 个字 15 行代码 24 张图片预计阅读时间 33 分钟

Basic Concepts¶

Indexing mechanisms used to speed up access to desired data.

Search Key - attribute to set of attributes used to look up records in a file.

An index file consists of records (called index entries) of the form

索引项(index entry)或索引记录(index record)由一个搜索码值和指针构成。

这些指针指向具有该搜索码值的一条或多条记录。
指向一条记录的指针由磁盘块的标识和标识出块内记录的磁盘块内偏移量所组成。

Index files are typically much smaller than the original file

Two basic kinds of indices:

Ordered indices: search keys are stored in sorted order
Hash indices: search keys are distributed uniformly across "buckets" using a "hash function".

Index Evaluation Metrics¶

Access types supported efficiently.

Point query: records with a specified value in the attribute
Range query: or records with an attribute value falling in a specified range of values.

衡量指标:

Access time
Insertion time
Deletion time
Space overhead

Ordered Indices¶

In an ordered index, index entries are stored sorted on the search key value.

Primary index（主索引）also called clustering index（聚集索引）: in a sequentially ordered file, the index whose search key specifies the sequential order of the file.

物理文件按照一个顺序排放，search-key 的顺序与物理文件的顺序一致。也就是搜索码定义了文件的次序。
The search key of a primary index is usually but not necessarily the primary key.

Secondary index（辅助索引）: an index whose search key specifies an order different from the sequential order of the file. Also called non-clustering index.

搜索码指定的次序与文件的排列次序不同的索引被称为非聚集索引(non-clustering index)或辅助索引(secondary index)。

Index-sequential file（索引顺序文件）: ordered sequential file with a primary index.

Primary index Example¶

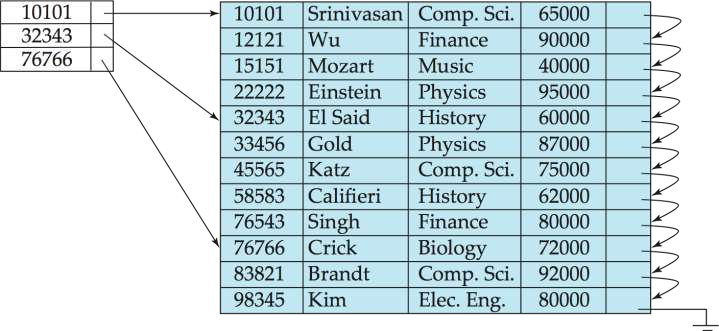

primary index on ID attribute of instructor

Secondary index Example¶

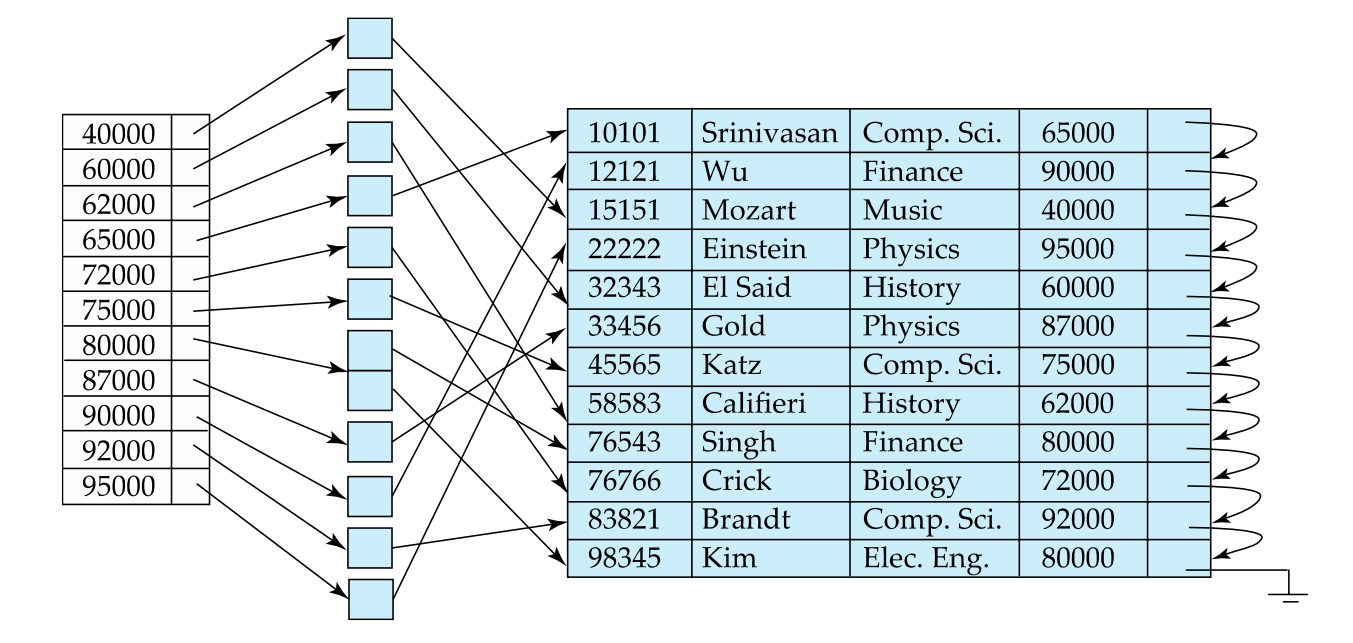

Secondary index on salary attribute of instructor

Dense Index Files¶

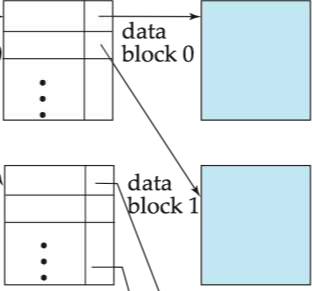

Dense index(稠密索引) — Index record appears for every search-key value in the file.

稠密索引中，对于文件中的每个搜索码值都有一个索引项。

在稠密聚集索引中，索引记录包括搜索码值以及指向具有该搜索码值的第一条数据记录的指针。具有相同搜索码值的其余记录会顺序地存储在第一条记录之后。由于该索引是聚集索引，因此记录是根据相同的搜索码值排序的。

在稠密非聚集索引中，索引必须存储指向具有相同搜索码值的所有记录的指针列表。

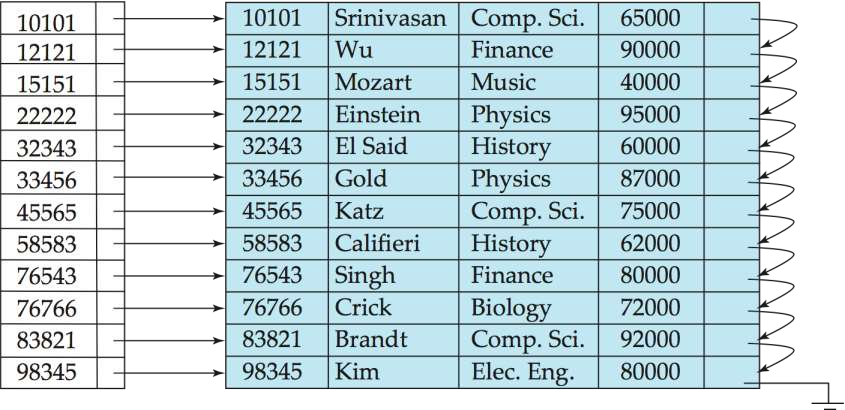

E.g. index on ID attribute of instructor relation

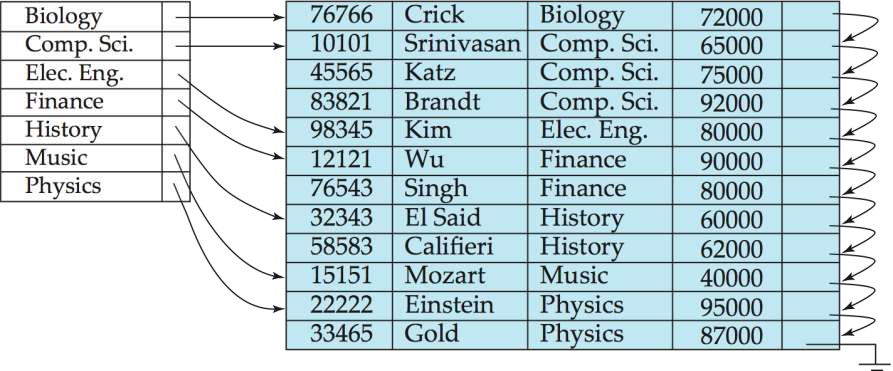

E.g. Dense index on dept_name, with instructor file sorted on dept_name

Sparse Index Files¶

Sparse Index（稀疏索引）: contains index records for only some search-key values.

在稀疏索引中，只为某些搜索码值建立索引项。

Applicable when records are sequentially ordered on search-key.

只有当关系按搜索码排列次序存储时才能使用稀疏索引。换句话说，只有索引是聚集索引时才使用稀疏索引。

和稠密索引中的情况一样，每个索引项也包括一个搜索码值和指向具有该搜索码值的第一条数据记录的指针。

To locate a record with search-key value K we:

Find index record with largest search-key value < K
Search file sequentially starting at the record to which the index record points

为了定位一条记录:

我们找到所具有的最大搜索码值小于或等于我们所找记录的搜索码值的索引项。
我们从该索引项指向的记录开始，然后沿着文件中的指针查找，直到找到所需记录为止。

Compared to dense indices:

Less space and less maintenance overhead for insertions and deletions. 空间和维护成本小。
Generally slower than dense index for locating records. 查找记录的速度一般比稠密索引慢。
Good tradeoff: sparse index with an index entry for every block in file, corresponding to least search-key value in the block. 索引的规模比较小。

Multilevel Index（多级索引）¶

If primary index does not fit in memory, access becomes expensive.

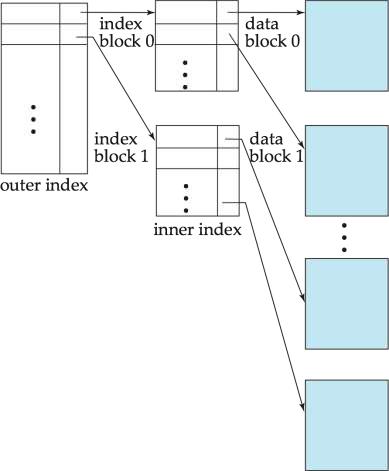

Solution: treat primary index kept on disk as a sequential file and construct a sparse index on it.

为了处理这个问题，我们像对待其他任何顺序文件那样对待索引，并且在原始的索引上构造一个稀疏的外层索引，现在我们把原始索引称为内层索引。

outer index – a sparse index of primary index
inner index – the primary index file

If even outer index is too large to fit in main memory, yet another level of index can be created, and so on.

Indices at all levels must be updated on insertion or deletion from the file.

B+ Tree¶

B+ Tree Index¶

A B+ tree is a rooted tree satisfying the following properties:

All paths from root to leaf are of the same length
Inner node(not a root or a leaf): between $\lceil \frac{n}{2} \rceil$ and $n$ children
Leaf node: between $\lceil \frac{n-1}{2} \rceil$ and $n - 1$ keys
Special cases:
- If the root is not a leaf : at least 2 children.
- If the root is a leaf : between 0 and (n–1) values.

B+ tree 的最低高度与最高高度计算

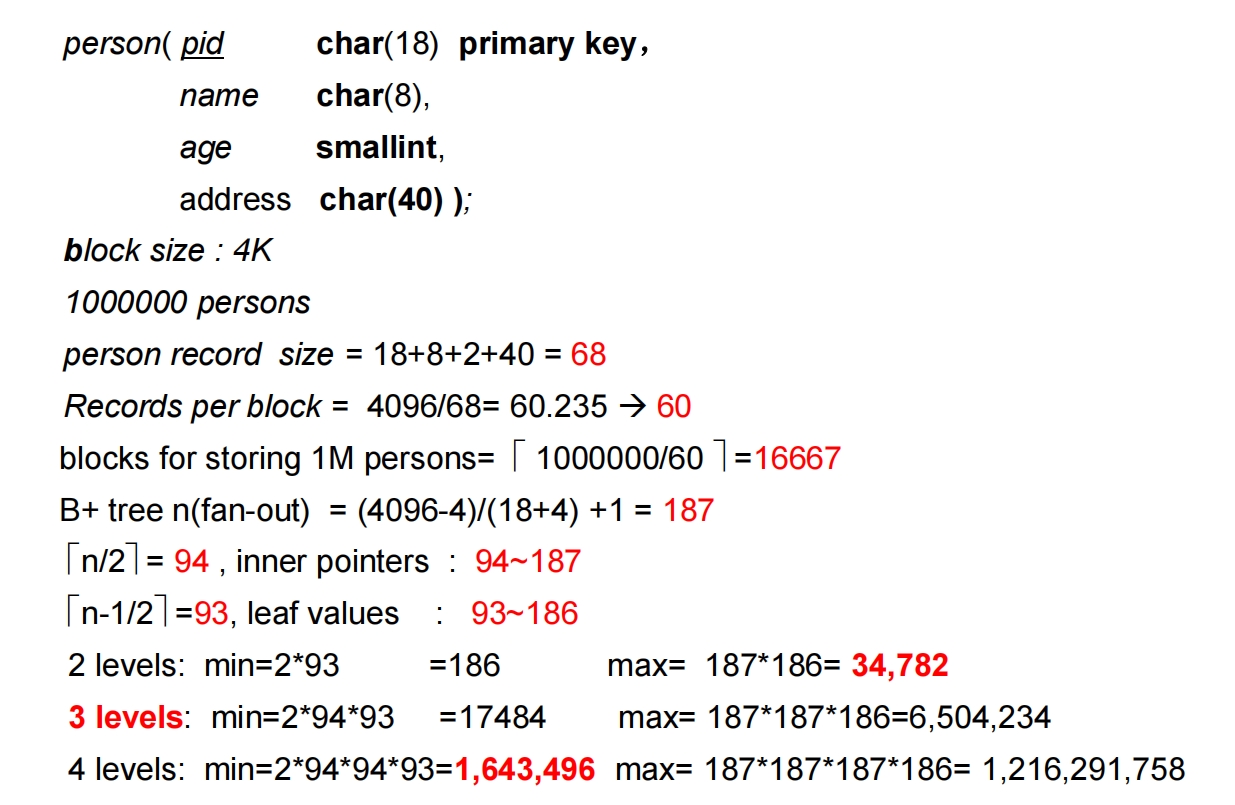

对于一个一页是 4KB 的磁盘，一共是 4096 B。一个指针假设是 int 类型的，也就是 4B ，存放的内容假设是 10B 的。那么对于此时的 B+ 树：

第一步：计算 B+ 树的"阶数 (Order)" n

B+ 树的核心优势在于它非常"矮胖"，这可以大大减少磁盘 I/O 次数。它之所以"胖"，是因为每个节点（通常对应一个磁盘页）能容纳大量的"指针"，指向下一层的节点。

一个内部节点最多能容纳的指针数量，就是这棵 B+ 树的阶数 (Order)，我们用 n 来表示。这个 n 是由磁盘页的大小和存储内容的大小决定的。

B+ 树的内部节点 (Inner Node) 结构通常是 [P_1, K_1, P_2, K_2, ..., P_{n-1}, K_{n-1}, P_n] 的形式，即 n-1 个键和 n 个指针。

所以，一个内部节点占用的总空间为：

\[(n-1) \times \text{KeySize} + n \times \text{PointerSize} \le \text{PageSize}\]

现在我们代入数值进行计算：

\[(n-1) \times 10 + n \times 4 \le 4096\]

\[10n - 10 + 4n \le 4096\]

\[14n \le 4106\]

\[n \le \frac{4106}{14} \approx 293.28\]

因为 n 必须是整数，所以我们取下限。

\[n = \lfloor 293.28 \rfloor = 293\]

结论： 这棵 B+ 树的阶数 n 是 293。这意味着每个内部节点最多可以有 293 个子节点指针。

第二步：如何计算 B+ 树的真实高度 h

树的真实高度 h 取决于两个因素：

树的阶数 n (或平均/最小扇出 d)。
表中记录的总数 N。

高度的计算公式是对数级别的。h 约等于以"扇出"为底、以"记录数"为真数的对数。

当树的每个节点都尽可能地"满"（即每个节点都有 n=293 个子节点）时，树的高度最低。

\[h_{min} = \lceil \log_{n}(\text{总记录数 } N) \rceil\]

举例：假设我们有 1 亿 条记录，N = 100,000,000。

\[h_{min} = \lceil \log_{293}(100,000,000) \rceil\]

\[\log_{293}(10^8) = \frac{\log_{10}(10^8)}{\log_{10}(293)} = \frac{8}{2.467} \approx 3.24\]

\[h_{min} = \lceil 3.24 \rceil = 4\]

这意味着，即使有1亿条记录，在最理想的情况下，这棵 B+ 树的高度也仅仅为 4 层。

当树的每个节点都尽可能地"空"（即每个节点都只有最少的 d=147 个子节点）时，树的高度最高。

\[h_{max} = \lceil \log_{d}(\text{总记录数 } N) \rceil\]

举例：同样假设有 1 亿 条记录，N = 100,000,000。

\[h_{max} = \lceil \log_{147}(100,000,000) \rceil\]

\[\log_{147}(10^8) = \frac{\log_{10}(10^8)}{\log_{10}(147)} = \frac{8}{2.167} \approx 3.69\]

\[h_{max} = \lceil 3.69 \rceil = 4\]

这意味着，在最坏的情况下，这棵 B+ 树的高度也只有 4 层。

B+ Tree Node Structure¶

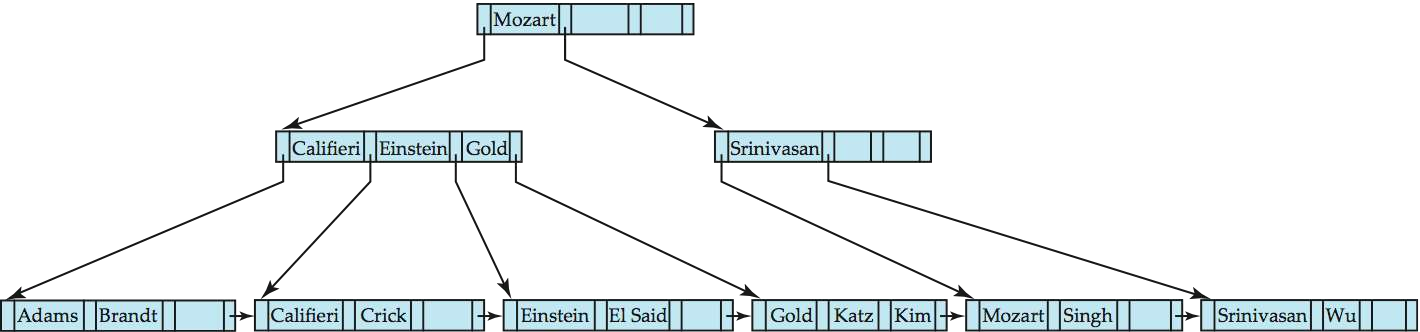

Typical node

$K_i$ are the search-key values
$P_i$ are pointers to children (for non-leaf nodes) or pointers to records or buckets of records (for leaf nodes).

The search-keys in a node are ordered $K_1 < K_2 < \cdots < K_{n-1}$.

Leaf Nodes in B+ Trees¶

Properties of a leaf node:

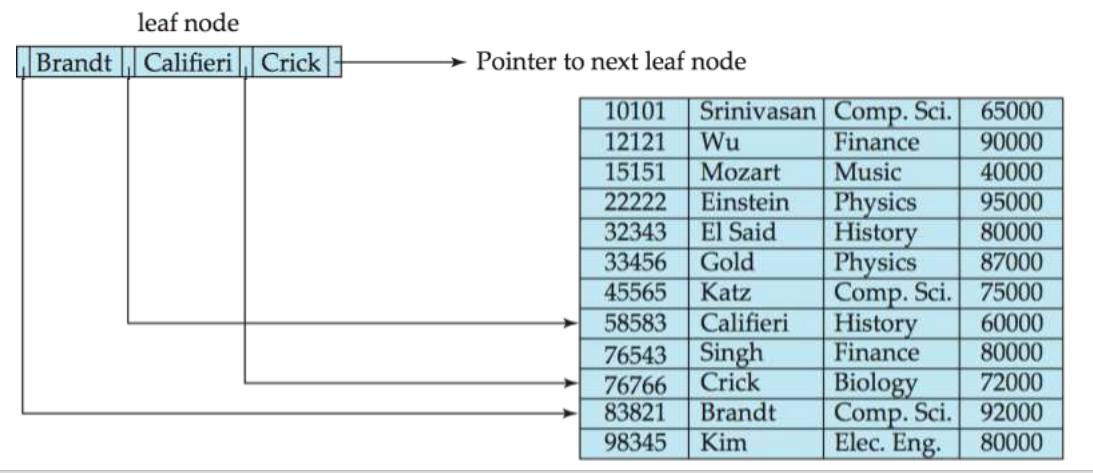

For i = 1, 2, ..., n-1, pointer $P_i$ points to a file record with search-key value $K_i$ , if $L_i$ , $L_j$ are leaf nodes and i < j, $L_i$ 's search-key values are less than or equal to $L_j$ 's search-key values

$P_n$ points to next leaf node in search-key order

Non-Leaf Nodes in B+-Trees¶

Non leaf nodes form a multi-level sparse index on the leaf nodes.

For a non-leaf node with m pointers:

$P_1$ : all the search-keys in the subtree to which $P_1$ points are less than $K_1$

$P_i$ : (2 $\le$ i $\le$ n – 1): all the search-keys in the subtree to which $P_i$ points have values greater than or equal to $K_{i–1}$ and less than $K_i$

$P_n$ : All the search-keys in the subtree to which $P_n$ points have values greater than or equal to $K_{n–1}$

Observations about B+-trees¶

Since the inter-node connections are done by pointers, "logically" close blocks need not be "physically" close.

The non-leaf levels of the B+-tree form a hierarchy of sparse indices.

The B+-tree contains a relatively small number of levels

Level below root has at least $2 \times \lceil \frac{n}{2} \rceil$ values
Next level has at least $2 \times \lceil \frac{n}{2} \rceil \times \lceil \frac{n}{2} \rceil$ values
If there are K search-key values in the file, the tree height is no more than $\lceil\log_{\lceil \frac{n}{2} \rceil} (K) \rceil$ ~ $\lceil\log_{\lceil \frac{n}{2} \rceil} (\frac{K}{2}) \rceil + 1$

thus searches can be conducted efficiently.

Insertions and deletions to the main file can be handled efficiently, as the index can be restructured in logarithmic time.

Query on B+-Tree¶

function find(v) // Find record with search-key value V
1. C = root
2. While C is not a leaf node {
  1. Let i be least value s.t. $V \le K_i$.
  2. If no such exists, set C = last non-null pointer in C
  3. Else { if (V = $K_i$ ) Set C = $P_{i+1}$ else set C = $P_i$}
}
3. Let i be least value s.t. $K_i$ = V
4. If there is such a value i, follow pointer $P_i$ to the desired record.
5. Else no record with search-key value k exists.

If there are K search-key values in the file, the height of the tree is no more than $\lceil\log_{\lceil \frac{n}{2} \rceil} (K) \rceil$

A node is generally the same size as a disk block, typically 4 KB and n is typically around 100 (40 bytes per index entry).

With 1 million search key values and n = 100, at most $log_{50}(1,000,000) = 4$ nodes are accessed in a lookup.

Contrast this with a balanced binary tree with 1 million search key values — around 20 nodes are accessed in a lookup.

above difference is significant since every node access may need a disk I/O, costing around 20 milliseconds.

Insert on B+-Trees¶

function insert (pr, v)
/* Assume record already added to the file. Let
  pr be pointer to the record, and let
  v be the search key value of the record */
1.Find the leaf node in which the search-key value would appear
  1. If there is room in the leaf node, insert (v, pr) pair in the leaf node
  2. Otherwise, split the node (along with the new (v, pr) entry) as discussed in the next slide, and propagate updates to parent nodes.

Splitting a leaf node:

take the n (search-key value, pointer) pairs (including the one being inserted) in sorted order. Place the first $\lceil \frac{n}{2} \rceil$ in the original node, and the rest in a new node.

let the new node be p, and let k be the least key value in p. Insert (k,p) in the parent of the node being split.

If the parent is full, split it and propagate the split further up.

Splitting of nodes proceeds upwards till a node that is not full is found.

In the worst case the root node may be split increasing the height of the tree by 1.

Delete on B+-Tree¶

Function delete(pr, v)
/*Assume record already deleted from file. Let v be the search key value of the record, and pr be the pointer to the record. */
  Remove (pr, v) from the leaf node
  If the node has too few entries due to the removal, and the entries in the node and a sibling fit into a single node, then merge siblings:
    Insert all the search-key values in the two nodes into a single node (the one on the left), and delete the other node.
    Delete the pair ($K_{i–1} , P_i$), where $P_i$ is the pointer to the deleted node, from its parent, recursively using the above procedure.

Otherwise, if the node has too few entries due to the removal, but the entries in the node and a sibling do not fit into a single node, then redistribute pointers:

Redistribute the pointers between the node and a sibling such that both have more than the minimum number of entries.
Update the corresponding search-key value in the parent of the node.

The node deletions may cascade upwards till a node which has $\lceil \frac{N}{2} \rceil$ or more pointers is found.

If the root node has only one pointer after deletion, it is deleted and the sole child becomes the root.

Complexity of Updates¶

Cost (in terms of number of I/O operations) of insertion and deletion of a single entry proportional to height of the tree

With K entries and maximum fanout of n, worst case complexity of insert/delete of an entry is $O(\log_{\lceil \frac{n}{2} \rceil}K)$

In practice, number of I/O operations is less:

Internal nodes tend to be in buffer
Splits/merges are rare, most insert/delete operations only affect a leaf node

Average node occupancy depends on insertion order

$\frac{2}{3}$ with random, $\frac{1}{2}$ with insertion in sorted order

虽然 B+ 树上的插入和删除操作比较复杂，但它们需要的 I/O 操作相对较少，这是一个重要的优点，因为 I/O 操作很昂贵。可以看出，在最坏情况下一次插入所需的 I/O 操作数与 $\lceil\log_{\lceil \frac{n}{2} \rceil} (N) \rceil$ 其中 n 是节点中指针的最大数量，而 N 是被索引文件中的记录数量。

只要搜索码没有重复值，在最坏情况下删除过程的复杂度也与 $\lceil\log_{\lceil \frac{n}{2} \rceil} (N) \rceil$ 成正比。

换言之，从 I/O 操作这方面来说，插入和删除操作的代价与 B+ 树的高度呈正比，因此代价较低。正是 B+ 树上的操作速度使它成为数据库实现中常用的索引结构。

尽管 B+ 树只保证节点至少是半满的，但如果按随机顺序插入项，则平均来说节点可能超过三分之二是满的。另一方面，如果有序地插入项，则节点将仅为半满的。

Prove

有序插入的情况

当数据按有序（如递增或递减）方式插入时，所有新元素会连续地插入到同一节点（如最右侧的叶子节点）。每当该节点填满（达到最大容量 $M$ ）时，必须分裂为两个节点。分裂后，每个新节点包含约 $M/2$ 个元素。由于后续插入仍集中在分裂后的新节点，这一过程反复发生，导致每个节点在分裂前仅被填充到 $M$，分裂后立即回到半满状态（$M/2$）。因此，节点的平均填充率始终为半满（50%）。

随机插入的情况

当数据以随机顺序插入时，每个节点的插入概率均等。此时，节点的填充行为可通过概率模型分析：

分裂时机与概率：设节点最大容量为 $M$。当节点被随机插入时，其元素数从 $M/2$（分裂后的初始状态）逐渐增加到 $M$。假设每次插入到该节点的概率为 $p = 1/S$（$S$ 为当前节点总数），则节点需要约 $M/2$ 次插入才能填满并分裂。
稳态分析：在稳态下，节点数目 $S$ 足够大，插入操作分散到多个节点。每个节点在被分裂前平均积累的插入次数为 $M/2$，但填充数的期望值更高。根据概率分析（如泊松过程或马尔可夫链稳态），平均填充率约为 $\ln 2 \approx 69\%$，超过三分之二。
数学推导：

假设节点从半满（$M/2$）开始，每次插入到该节点的概率为 $p$。当节点填满时分裂为两个半满节点。通过计算稳态下的期望填充数，可得：

\[\text{平均填充率} = \frac{\sum_{k=M/2}^{M-1} k \cdot \text{概率}(k)}{M}\]

其中，概率分布由随机插入的均匀性决定，最终结果趋近于 $\ln 2 \cdot M$。

Non-Unique Search Keys¶

If a search key $a_i$ is not unique, create instead an index on a composite key ($a_i, A_p$) , which is unique

$A_p$ could be a primary key, record ID, or any other attribute that guarantees uniqueness

Search for $a_i = v$ can be implemented by a range search on composite key, with range $(v, -\infty)$ to $(v, +\infty)$

Extra storage overhead for keys
Simpler code for insertion/deletion
More I/O operations are needed to fetch the actual records

If the index is clustering, all accesses are sequential
If the index is non-clustering, each record access may need an I/O operation
Widely used

核心思想是，将这个不唯一的键与一个能确保唯一性的键（比如主键）组合（Composite）起来，形成一个新的、唯一的复合键，然后为这个复合键建立索引。

工作原理与查询方式

假设你想为一个department（部门）列建立索引，但一个部门里显然有很多员工，所以department的值是会重复的，不唯一。

创建复合键: 我们不直接索引department，而是将它与一个唯一的值，比如employee_ID（员工ID，通常是主键）组合起来。这样我们就得到了一个复合键 (department, employee_ID)。这个复合键一定是唯一的（比如，("销售部", 101) 和 ("销售部", 102) 是不同的）。
查询方式: 当你想查找所有“销售部”的员工时，你的查询就变成了在复合索引上的一次范围查询 (Range Search)。在 B+ 树索引中，这些条目 ("销售部", 101)、("销售部", 102)、("销售部", 108)... 会被存放在一起，因此可以非常高效地被一次性找到。

优点

简化的插入/删除代码 (Simpler code for insertion/deletion)。这是最大的优点。因为复合键是唯一的，索引树（如 B+ 树）的实现就变得非常标准和简单。它不需要处理一个键对应多个数据记录的复杂情况（比如使用溢出页或长长的记录指针列表）。每个索引条目都指向唯一的一条数据记录。

缺点

额外的存储开销 (Extra storage overhead for keys)。索引本身变大了。原来只需要存储 department，现在需要存储 (department, employee_ID)，占用了更多的磁盘空间。
可能需要更多的 I/O 操作 (More I/O is needed to fetch records)。索引查找只是第一步，找到了复合键后，你还需要根据其中的指针去读取真正的数据行，这需要额外的磁盘 I/O。

聚集索引与非聚集索引的影响

这一技术的效果与索引类型密切相关：

如果是聚集索引 (Clustering Index)

数据表的物理存储顺序会按照这个复合键 (department, employee_ID) 来排列。
这意味着，当你找到第一条“销售部”的记录后，所有其他“销售部”的记录就物理上存放在它的旁边。
因此，所有访问都是顺序读写 (Sequential Access)，速度极快，I/O 开销非常小。

如果是非聚集索引 (Non-clustering Index)

索引和数据是分开存放的。索引本身是按 (department, employee_ID) 排序的，但数据行的物理存储是杂乱的（或按主键排序）。
当你找到所有"销售部"的索引条目后，它们指向的数据记录可能分散在磁盘的各个角落。
因此，每读取一条记录都可能需要一次独立的磁盘 I/O 操作，性能会比聚集索引差很多。

B+- tree : height and size estimation¶

B+-Tree File Organization¶

B+-Tree File Organization:

Leaf nodes in a B+-tree file organization store records, instead of pointers

Helps keep data records clustered even when there are insertions/deletions/updates

Leaf nodes are still required to be half full

Since records are larger than pointers, the maximum number of records that can be stored in a leaf node is less than the number of pointers in a nonleaf node.

Insertion and deletion are handled in the same way as insertion and deletion of entries in a B+-tree index.

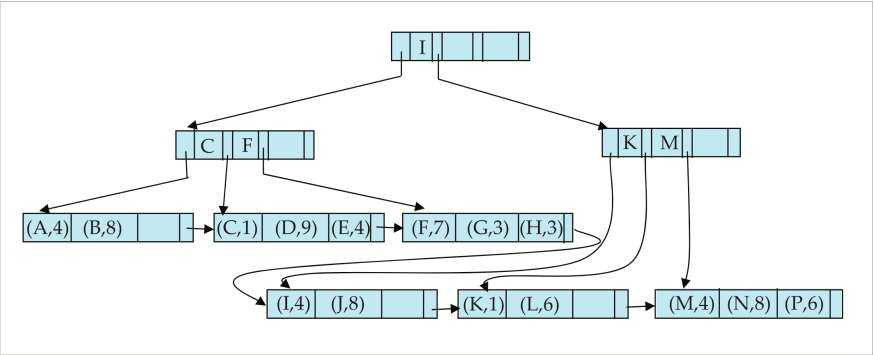

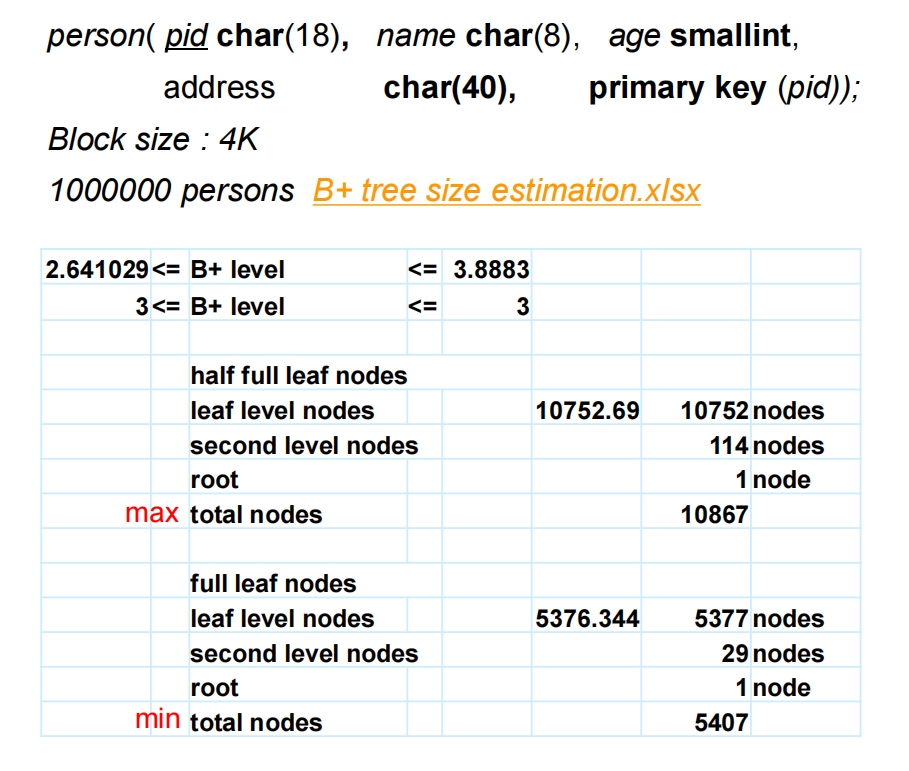

\[\text{Example of B+-tree File Organization}\]

Good space utilization important since records use more space than pointers.

To improve space utilization, involve more sibling nodes in redistribution during splits and merges

Involving 2 siblings in redistribution (to avoid split / merge where possible) results in each node having at least $\lfloor \frac{2n}{3} \rfloor$ entries

Other Issues in Indexing¶

Record relocation and secondary indices

If a record moves, all secondary indices that store record pointers have to be updated

Node splits in B+-tree file organizations become very expensive

Solution: use primary-index search key instead of record pointer in secondary index

Extra traversal of primary index to locate record
- Higher cost for queries, but node splits are cheap
Add record-id if primary-index search key is non-unique

当一条数据记录在磁盘上的物理位置发生改变时，就发生了重定位。最常见的原因是B+树文件组织中的页分裂 (Node Splits)。想象一个数据页（Page）已经写满了，此时你需要插入一条新记录。系统必须将这个页分裂成两个，并把大约一半的记录移动到新的页面上。这一移动，就改变了这些记录的物理地址。如果你的二级索引（Secondary Indices）中存储的是记录的物理地址（比如“在第5号磁盘页的第3个槽位”），那么一旦记录因为页分裂而搬家，这个地址就失效了。系统必须找到所有指向这条旧地址的二级索引，并逐一将它们更新为新地址。如果一个表有5个二级索引，一次页分裂就可能需要对这5个索引结构进行昂贵的更新操作，导致插入或删除操作变得非常缓慢。

为了解决上述问题，我们改变二级索引的存储内容。

旧方法：二级索引条目 (索引键) -> (物理地址)
新方法：二级索引条目 (索引键) -> (主键值)

现在，通过二级索引查找数据的过程需要两步：

第一步：在二级索引中查找（例如，按部门名称查找），得到一个或多个主键值（例如，员工ID 101）。
第二步：用这个主键值 101，再去主索引 (Primary Index) 中查找一次，才能获得该记录的最终物理地址，然后读取数据。

这个过程比直接获得物理地址多了一次对主索引的遍历，所以查询成本略高。但是维护成本变得极低。这是最大的优势。当记录因为页分裂而移动位置时：

它的主键值是永远不变的（员工ID 101 永远是 101）。
因此，所有二级索引都不需要做任何修改！它们存储的主键值 101 依然是正确的。
唯一需要更新的是主索引中 101 对应的新物理地址，而这本身就是 B+ 树分裂过程的份内之事。

Indexing Strings¶

Variable length strings as keys

Variable fanout
B+ 树的节点（磁盘页）大小是固定的。如果键的长度可变，那么一个节点能容纳的键和指针的数量也变得不固定。一个装满短字符串的节点，其扇出（fanout，即子节点数量）会比一个装满长字符串的节点多。
Use space utilization as criterion for splitting, not number of pointers
解决方案: 不再以"指针数量"作为分裂节点的标准，而是使用空间利用率。例如，当一个节点的使用空间超过 90% 时，就触发分裂 (Split) 操作。

Prefix compression

为了在节点中节省空间、容纳更多的键，从而提高扇出，可以使用前缀压缩技术。

Key values at internal nodes can be prefixes of full key
Keep enough characters to distinguish entries in the subtrees separated by the key value
内部节点中的键只起到"路标"的作用，用来指引搜索方向。因此，我们不必存储完整的键，只需存储一个能区分左右子树的"最短前缀"即可。
Keys in leaf node can be compressed by sharing common prefixes
叶子节点中的键通常有共同的前缀。我们可以只存储一次共同的前缀，然后每个键只存储其独有的后缀部分。

Bulk Loading and Bottom-Up Build¶

Inserting entries one-at-a-time into a B+-tree requires $\ge 1$ IO per entry

assuming leaf level does not fit in memory
can be very inefficient for loading a large number of entries at a time (bulk loading)

Efficient alternative 1: Insert in sorted order

sort entries first (using efficient external-memory sort algorithms)
insert in sorted order
insertion will go to existing page (or cause a split)
much improved IO performance, but most leaf nodes half full
首先，使用高效的外部排序算法，将所有待插入的条目按其键值预先排好序。
按排好序的顺序，依次将它们插入 B+ 树。
因为数据是按序插入的，后续插入的条目总是会进入树的最右侧的叶子节点。这使得 I/O 操作变得非常集中和连续，大大减少了磁盘臂的随机寻道，性能得到显著提升。
这种方法会导致节点分裂时，新创建的节点通常只有大约一半是满的，造成一定的空间浪费。

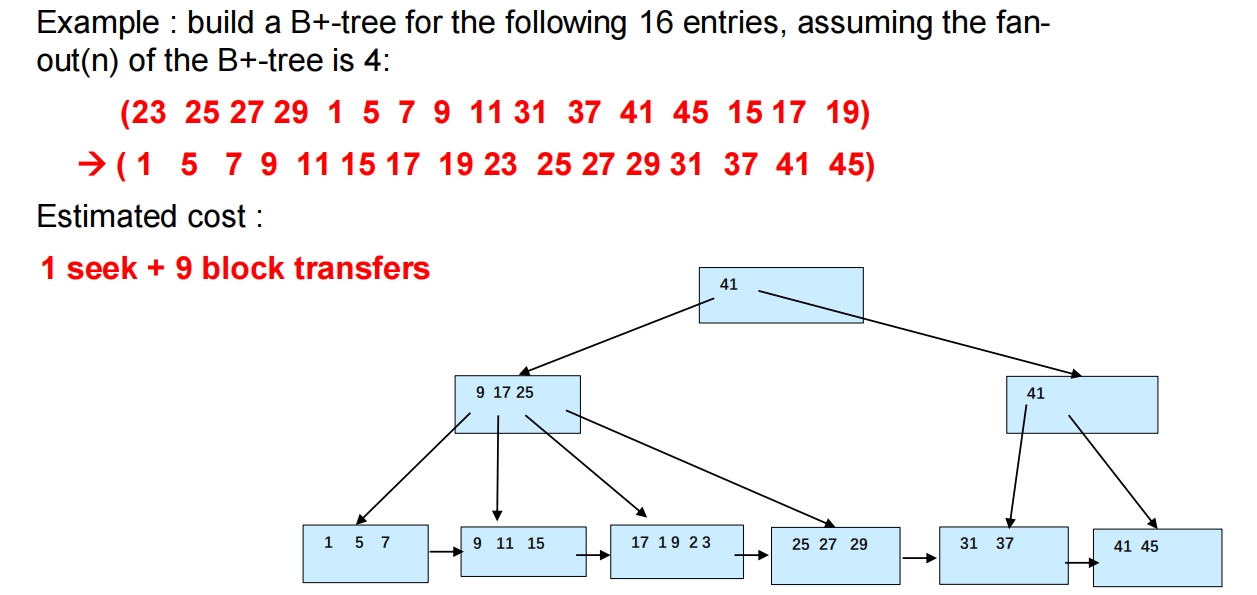

Efficient alternative 2: Bottom-up B+-tree construction

As before sort entries
And then create tree layer-by-layer, starting with leaf level
Implemented as part of bulk-load utility by most database systems

这是目前最高效、最常用的方法，被大多数数据库的批量加载工具所采用。

同方案一，首先将所有条目排序。
将排好序的条目直接打包成叶子节点，尽可能地填满每一个叶子节点，并把它们用指针连接成一个有序链表。
逐层向上构建 : 提取每个叶子节点（除了第一个）的第一个键作为上一层（父层）的"路标"条目。将这些"路标"条目打包成父节点。重复此过程，从下至上，一层一层地构建树，直到最终只剩下一个根节点。

这种方法可以一次性构建出一棵结构紧凑、空间利用率极高的 B+ 树，性能是所有方法中最好的。

Bottom-Up B+-tree Build¶

对于这一种生成的存放方式:一层层放置。

叶子放在一起。

存放的时候只有一次读写定位,然后可以直接移动过去,可以一边生成一遍写入磁盘,一次顺序写即可。

读和查找的时候,范围查找十分高效,scan的时候也很高效。

Bottom-up B+-tree construction

First sort index entries
Then create B+-tree layer-by-layer, starting with leaf level
The built B+-tree is written to disk using sequential I/O operations

Bulk insert index entries

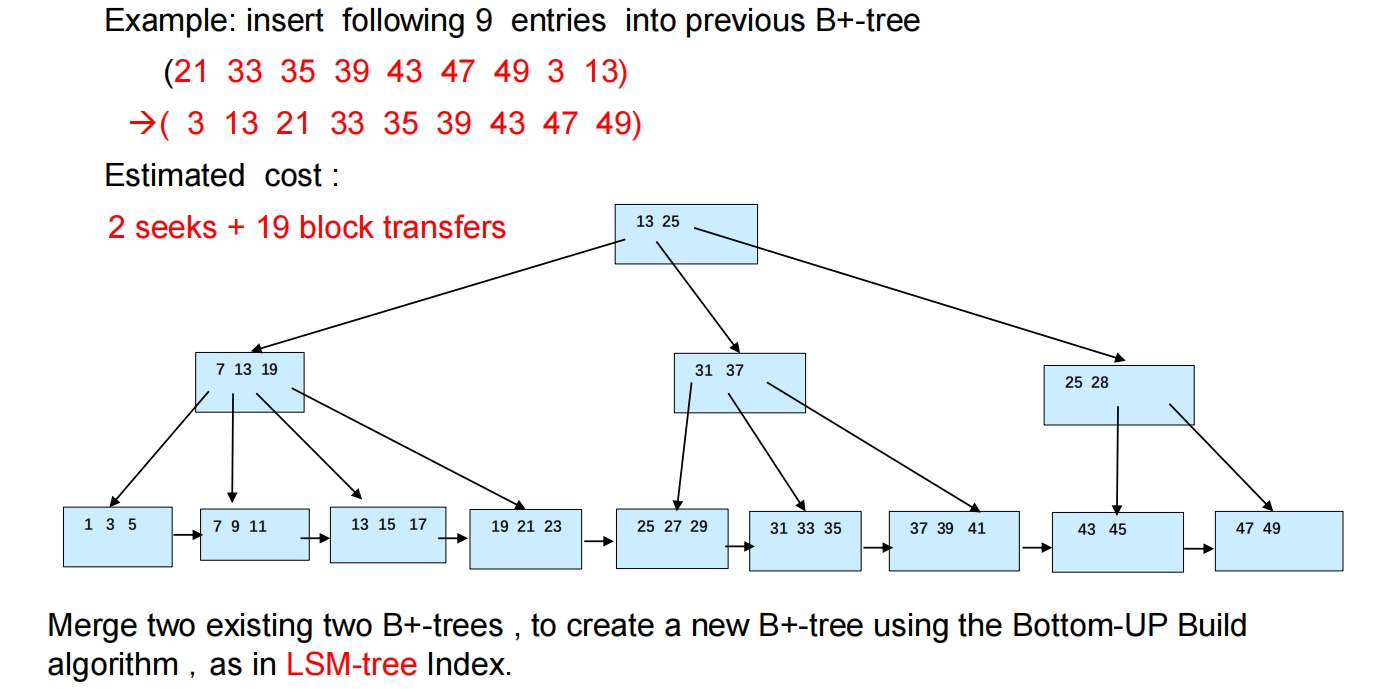

第1次寻道：定位到第一棵B+树（包含16个条目的旧树）的叶子节点区域，然后开始顺序地读取它的所有叶子节点。

第2次寻道：定位到第二棵B+树（可以想象成一个包含9个新条目的小树或排好序的文件块）的叶子节点区域，然后开始顺序读取它的所有叶子节点。

我们需要读取两棵旧树的所有叶子节点，因为叶子节点包含了全部的数据。

读取第一棵树的叶子：读取成本 = 6次块传输。

读取第二棵树的叶子：读取成本 = 3次块传输。

读取阶段总成本 = 6 + 3 = 9次块传输。

现在，系统已经在内存中将两组数据合并并排序，总共有 16 + 9 = 25 个条目。接下来使用"自底向上"算法构建新树并写入磁盘。

将25个条目打包成新的叶子节点。每个叶子节点最多放3个键，所以需要 ⌈25 / 3⌉ = 9 个新的叶子节点。写入成本 = 9次块传输。
自底向上构建会产生新的内部节点和根节点。在这个成本估算模型中，通常会做出一个简化，只计算新树的叶子节点和根节点的写入成本，因为它们是构成树结构所必需的最小写入集合（内部节点的写入有时可以被缓存或合并）。最终合并成的新树（如第二张图所示）必然有一个新的根节点。写入新的根节点成本 = 1次块传输。(但是其实这里我们看增加的非叶子节点的数目也是1个)。

所有成本加起来就是 19 次块传输。

Build a new B+-tree using the Bottom-UP Build algorithm

Multiple-Key Access¶

当一个查询需要同时满足多个条件时（例如 where dept_name = 'Finance' and salary = 80000），数据库有几种使用索引的策略。

Use multiple indices for certain types of queries.

Example: select ID from instructor where dept_name = "Finance" and salary = 80000

Possible strategies for processing query using indices on single attributes:

Use index on dept_name to find instructors with department name Finance; test salary = 80000
Use index on salary to find instructors with a salary of $80000; test dept_name = "Finance".
Use dept_name index to find pointers to all records pertaining to the "Finance" department. Similarly use index on salary. Take intersection of both sets of pointers obtained.

策略1 & 2：使用单个索引 + 后续过滤

使用 dept_name 索引：先找到所有 Finance 部门的员工，然后逐一检查他们的薪水是否为 80000。
使用 salary 索引：先找到所有薪水为 80000 的员工，然后逐一检查他们所在的部门是否为 Finance。

说明：数据库的查询优化器会进行“成本估算”，通常会选择能够筛选掉更多记录的那个索引（即选择性更高的索引），以减少后续的过滤工作量。

策略3：使用两个索引并求交集

分别使用 dept_name 索引和 salary 索引，得到两组指向数据记录的指针（或主键）。然后计算这两组指针的交集 (Intersection)，得到的结果就是同时满足两个条件的记录。

策略4：使用复合索引 (Composite Index)

我们可以直接在一个包含多个属性的复合键上建立索引，例如 (dept_name, salary)。

这种索引会按照字典序 (Lexicographic ordering) 进行排序。例如，("Finance", 80000) 会排在 ("Finance", 90000) 之前，而 ("Finance", 90000) 会排在 ("HR", 50000) 之前。

列的顺序至关重要：

on (dept_name, salary) 的索引对于 where dept_name = ? 和 where dept_name = ? AND salary = ? 的查询都非常高效。但对于单独 where salary = ? 的查询，这个索引的帮助就不大了，因为它没有按 salary 全局排序。

只要 search-key 可以比较大小就可以建立 B+ 树索引。

Indices on Multiple Keys¶

Composite search keys are search keys containing more than one attribute

E.g. (dept_name, salary)

Lexicographic ordering:

$(a_1, a_2) < (b_1, b_2)$ if $a_1 < b_1$ or $a_1 = b_1$ and $a_2 < b_2$

可以在二元组上建立索引,只要能比较大小。
哪个作为第一个属性还是很重要的，对于 range-search 还是很有用的。

Indexing in Main Memory¶

Random access in memory

Much cheaper than on disk/flash, but still expensive compared to cache read
Binary search for a key value within a large B+-tree node results in many cache misses
Data structures that make best use of cache preferable – cache conscious

4K 大小的节点是因为磁盘内存交互就是 4K ,为了减小 I/O。在内存中到 CPU 中还是存在数据传输的问题的，所以其实二分查找找了要读取另一部分的时间是没有很好地利用。cache的结构的对于有序数组无论顺序查找或者二分查找都不高效。

也就是说

B+ 树为了减少磁盘I/O，节点（页）通常很大（如4KB）。但当这个4KB的节点被读入内存后，CPU在节点内部查找一个键时，又会面临CPU缓存未命中 (Cache Misses) 的问题。在巨大的数组上进行二分查找，其内存访问模式对CPU缓存并不友好，会降低查找效率。

核心思想：大节点用于优化磁盘访问，节点内部再使用对缓存友好的小结构来优化CPU访问。

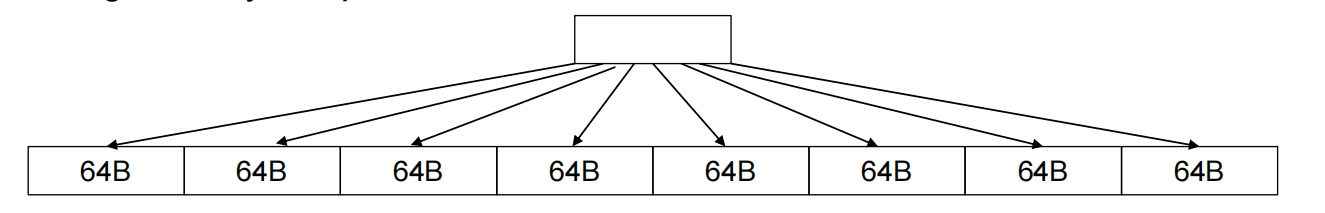

B+- trees with small nodes that fit in cache line are preferable to reduce cache misses

局部可以成树形结构，把这个结构读到CPU里面。

Key idea:

use large node size to optimize disk access
but structure data within a node using a tree with small node size, instead of using an array, to optimize cache access.

解决方案：不要在 4KB 的节点内部使用一个巨大的有序数组，而是构建一个"节点内的小树"。这个小树的节点大小被设计为刚好能放入一个 CPU 缓存行（Cache Line，如64字节）。这样，CPU 在遍历这个小树时，缓存命中率会大大提高，从而加速节点内部的查找速度。

例如可以学生的名字、学号分别数组，然后按照学生顺序这样放。

Indexing on Flash¶

闪存（如SSD）的物理特性与传统机械硬盘（Magnetic Disk）不同，这也影响了索引的设计。

Random I/O cost much lower on flash —— 20 to 100 microseconds for read/write

随机读写（Random I/O）的速度远快于机械硬盘。

Writes are not in-place, and (eventually) require a more expensive erase. flash上面的擦会影响寿命。

写入不能在原地进行 (not in-place)，必须先擦除一个更大的块（Block），然后再写入。擦除操作不仅慢，还会损耗闪存寿命。

Optimum page size therefore much smaller

因为随机 I/O 惩罚不大，所以没必要用超大的页面。

Bulk-loading still useful since it minimizes page erases

因为它可以将多次写入合并为一次，从而最大限度地减少昂贵的擦除操作。

Write-optimized tree structures (i.e., LSM-tree) have been adapted to minimize page writes for flash-optimized search trees

像 LSM 树这种能将随机写转换为顺序写的结构，对于闪存尤其有价值。

Write Optimized Indices¶

Performance of B+-trees can be poor for write-intensive workloads

One I/O per leaf, assuming all internal nodes are in memory
With magnetic disks, < 100 inserts per second per disk
With flash memory, one page overwrite per insert

Two approaches to reducing cost of writes

Log-structured merge tree (LSM-tree)
Buffer tree

Log Structured Merge (LSM) Tree¶

LSM 树是为写密集型 (Write-intensive) 负载设计的索引结构，它完美地解决了 B+ 树"每次插入都可能导致大量随机 I/O"的问题。

日志归并树，先在内存构建结构，内存里写满了之后再写入 Disk 就行，满了之后再 merge ，并再往下写(磁盘更深处)。

Consider only inserts/queries for now

Records inserted first into inmemory tree($L_0$ tree)

所有新的插入/更新都先写入内存中的一个树（通常是平衡二叉树或跳表），称为 $L_0$ 树。这个过程极快，因为完全不涉及磁盘 I/O。

跳表

跳表在原始的有序链表（这是它的第0层）之上，建立了很多层的“快速通道”，我们称之为索引层。

第1层索引：从第0层中随机抽取一些节点，把它们连起来，形成一个更稀疏的链表。

第2层索引：再从第1层中随机抽取一些节点，连成一个更更稀疏的链表。

以此类推，直到最上面一层只有少数几个节点。

Level 2:  1 ----------------> 25 --------------> 99
          |                   |                 |
          v                   v                 v
Level 1:  1 ----> 7 ----> 19 -> 25 -> 31 --------> 99
          |     |       |     |     |           |
          v     v       v     v     v           v
Level 0:  1 ->3->7 ->11->19->23->25->27->31->...->99   <-- (这是完整的原始链表)

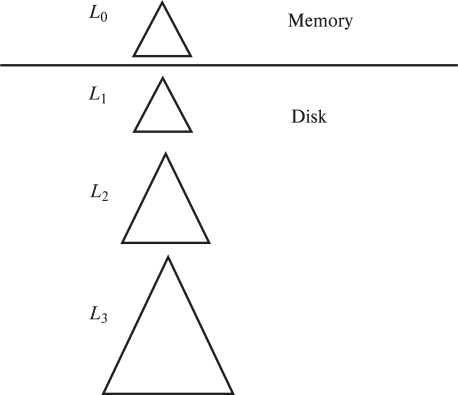

When in-memory tree is full, records moved to disk ($L_1$ tree)

当内存中的 $L_0$ 树达到一定大小时，它会与磁盘上的第一层树（ $L_1$ 树）进行合并 (Merge)，然后作为一个新的、排好序的结构顺序写入 (Sequential I/O) 磁盘，形成新的 $L_1$ 树。

B+-tree constructed using bottom-up build by merging existing $L_1$ tree with records from $L_0$ tree

When $L_1$ tree exceeds some threshold, merge into $L_2$ tree

And so on for more levels

Size threshold for $L_{i+1}$ tree is k times size threshold for $L_i$ tree

当 $L_1$ 树变得太大时，它会与下一层的 $L_2$ 树合并，以此类推。通常，下一层 $L_{i+1}$ 的大小阈值是上一层 $L_i$ 的k倍（例如10倍）。

Benefits of LSM approach

Inserts are done using only sequential I/O operations
写入操作只在内存中进行，磁盘操作都是大块的顺序 I/O，效率极高。
Leaves are full, avoiding space wastage
通过合并和重写，产生的磁盘文件（SSTable）是紧凑的，叶子节点是满的，没有碎片。
Reduced number of I/O operations per record inserted as compared to normal B+-tree (up to some size)

Drawback of LSM approach

Queries have to search multiple trees
- 一次查询可能需要依次查找内存中的 $L_0$ 树，以及磁盘上的 $L_1$ , $L_2$ ,... 等多棵树，直到找到数据。
Entire content of each level copied multiple times
写放大 (Write Amplification)：同一条数据在从上层向下层合并的过程中，会被多次重复地读取和写入。

更新与删除

删除 (Deletion)：不是真的去磁盘上删除数据，而是插入一条带"删除标记"的特殊记录。当查询时同时找到原记录和删除标记，就视其为已删除。真正的物理删除发生在多棵树合并时，届时原记录和删除标记会一起被丢弃。

更新 (Update)：被看作是一次"删除"+一次"插入"操作。

Stepped Merge Index¶

Stepped-merge index

Variant of LSM tree with multiple trees at each level
Reduces write cost compared to LSM tree
But queries are even more expensive, Bloom filters to avoid lookups in most trees

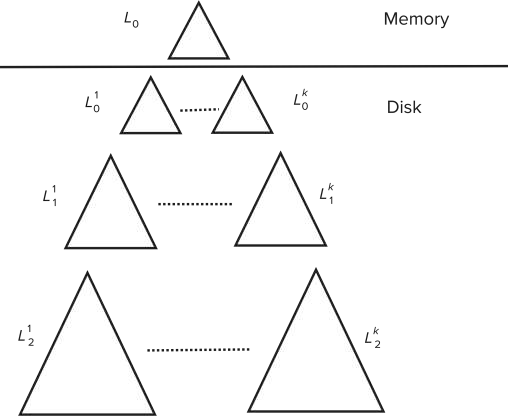

Stepped-merge index: variant of LSM tree with k trees at each level on disk

When all k indices exist at a level, merge them into one index of next level.
Reduces write cost compared to LSM tree

But queries are even more expensive since many trees need to be queries

Optimization for point lookups

Compute Bloom filter for each tree and store in-memory
Query a tree only if Bloom filter returns a positive result

这是LSM树的一个变种，为了降低写放大的问题。
它允许每一层存在多个（k个）树。
只有当某一层积攒了k个树之后，才会触发一次合并，将这k个树合并成下一层的一个新树。
减少了合并的频率和每次合并的数据量，降低了写放大。
查询更慢了，因为需要查找的树变得更多。
优化：使用布隆过滤器 (Bloom Filter)。这是一个内存中的数据结构，可以快速判断一个元素绝对不存在于某棵树中。查询时先检查布隆过滤器，如果不存在，就可以直接跳过对那棵树的磁盘搜索，大大提高了点查询的效率。

Deletion handled by adding special "delete" entries

Lookups will find both original entry and the delete entry, and must return only those entries that do not have matching delete entry
When trees are merged, if we find a delete entry matching an original entry, both are dropped.

Update handled using insert+delete

LSM trees were introduced for disk-based indices, but useful to minimize erases with flash-based indices

The stepped-merge variant of LSM trees is used in many BigData storage systems

LSM树和阶梯式合并索引的关系¶

在LSM树或阶梯式合并索引等写入优化的结构中，数据仅在层满时合并到下一层。这种策略虽然降低了写入放大，但可能导致读取时需要查询多个层级和文件，尤其在读取密集但无更新的场景中，性能瓶颈会显现。

1. LSM树的核心设计

LSM树是一种针对写优化的数据结构，核心思想是通过分层存储和异步合并来平衡读写性能。其基本结构包括：

内存层（MemTable）：接收写入操作，数据首先写入内存中的可变结构（如跳表或B+树）。
磁盘层（SSTable层级）：内存数据刷写到磁盘后形成不可变的有序字符串表（SSTable），并按层级组织（如Level 0到Level N）。
合并操作（Compaction）：当某一层数据量达到阈值时，将其与下一层的数据合并，逐步下沉到更深层级。

2. 阶梯式合并索引的本质

阶梯式合并索引（stepped-merge）是 LSM 树中合并策略的一种具体实现方式，而非独立的数据结构。它的核心目标是：

减少单次合并的数据量：通过将合并分解为多个步骤，逐步迁移数据，避免全量合并的延迟和资源占用。
优化写入放大和读取性能：通过更细粒度的合并控制，平衡写入开销与查询时需要访问的文件数量。

Buffer Tree¶

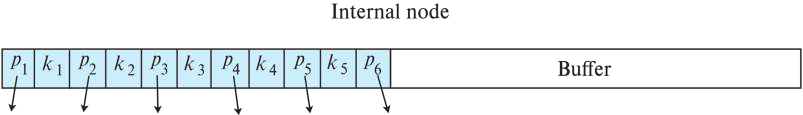

Buffer Tree 是一种改进的 B+ 树结构，通过在内部节点（非叶子节点）添加缓冲区（buffer）来优化插入性能，适用于写入密集型场景（如数据库、文件系统等）。

Key idea: each internal node of B+-tree has a buffer to store inserts

Inserts are moved to lower levels when buffer is full
With a large buffer, many records are moved to lower level each time
Per record I/O decreases correspondingly
缓冲插入操作

传统 B+ 树：每次插入必须立即递归向下找到叶子节点，可能导致频繁的节点分裂和 I/O 操作。
Buffer Tree：插入操作先暂存在内部节点的缓冲区，直到缓冲区满时才批量向下传递（flush），减少 I/O 开销。

批量下推（Flushing）

当某个内部节点的缓冲区满时，其中的所有插入操作会一次性下推到子节点（可能触发子节点缓冲区的递归下推）。
每次下推的 I/O 成本分摊到多条记录，降低单条记录的 I/O 开销。

查询处理

查询时需要检查路径上所有缓冲区的未下推操作，确保数据一致性（可能增加少量查询开销）。

Benefits

Less overhead on queries
Can be used with any tree index structure
Used in PostgreSQL Generalized Search Tree (GiST) indices

优点

减少查询干扰

插入操作被缓冲，避免频繁的节点分裂和磁盘写入，使得查询性能更稳定。

通用性

可适配多种树结构（如 B+ 树、R 树等），PostgreSQL 的 GiST 索引就使用了类似技术。

适合写入密集型场景

缓冲区满时批量下推，减少随机 I/O 次数（相比传统 B+ 树）。

Drawback: more random I/O than LSM tree

缺点

随机 I/O 仍存在
- 虽然比传统 B+ 树优化，但下推操作仍涉及随机磁盘访问，不如 LSM 树（Log-Structured Merge Tree）的顺序写入高效。
- LSM 树通过追加写入（顺序 I/O）+ 后台合并（compaction）进一步`优化写入吞吐。
查询延迟
- 查询时需要合并缓冲区中的未下推操作，可能增加少量 CPU 和内存开销。
优化I/O
代价是 buffer 会占据 fan-out 的位置
buffer 大小难以计算

适用场景

中等写入负载：需要平衡读写性能的场景（如传统数据库索引）。
无法完全避免随机 I/O：但相比纯 B+ 树，能显著降低写入放大（write amplification）。

Bitmap Indices¶

Bitmap indices are a special type of index designed for efficient querying on multiple keys

位图索引是一种针对低基数（low-cardinality）属性（即属性取值较少，如性别、国家、状态等）设计的特殊索引结构，通过位运算高效支持多属性查询（如 gender='M' AND income_level='L1'）。

Records in a relation are assumed to be numbered sequentially from, say, 0

Given a number n it must be easy to retrieve record n. Particularly easy if records are of fixed size.

Applicable on attributes that take on a relatively small number of distinct values

E.g., gender, country, state, ...

A bitmap is simply an array of bits

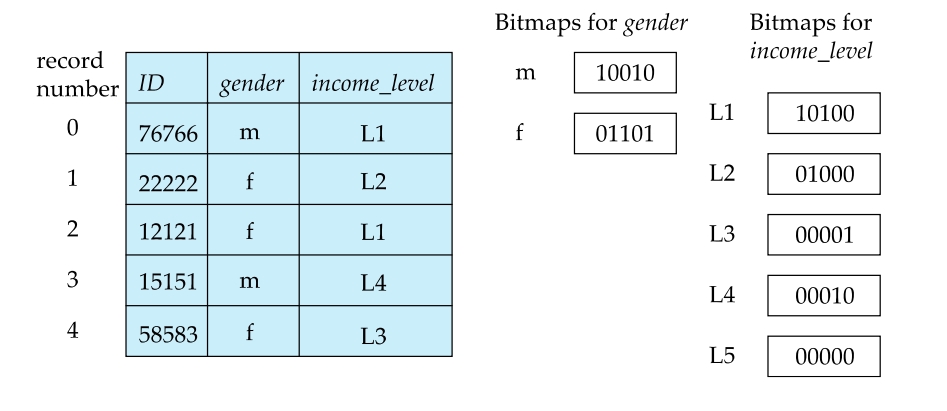

In its simplest form a bitmap index on an attribute has a bitmap for each value of the attribute

Bitmap has as many bits as records
In a bitmap for value v, the bit for a record is 1 if the record has the value v for the attribute, and is 0 otherwise

比特数组比起原来的还是小很多，对于gender只有两个值建立索引用常规结构还是有点难度的但是对于 bitmap 就很容易。

统计一万个字有多少个 1 : 比如取 256 ,然后 256 就是 256 个 1 , 255 就是 255 个 1,然后加上去。对大数据分析很有用。

Bitmap indices are useful for queries on multiple attributes, not particularly useful for single attribute queries.

Queries are answered using bitmap operations

Intersection (and)
Union (or)

Each operation takes two bitmaps of the same size and applies the operation on corresponding bits to get the result bitmap

E.g., 100110 AND 110011 = 100010 100110 OR 110011 = 110111 NOT 100110 = 011001

Males with income level L1: 10010 AND 10100 = 10000

Can then retrieve required tuples.
Counting number of matching tuples is even faster

Bitmap indices generally very small compared with relation size

E.g., if record is 100 bytes, space for a single bitmap is 1/800 of space used by relation.

If number of distinct attribute values is 8, bitmap is only 1% of relation size

位图索引的优势

(1) 空间效率高

位图是紧凑的二进制数组，每条记录仅用 1 bit 表示。
对比传统索引（如 B+ 树），存储开销极低：
若记录大小为 100 字节，单个位图仅占 1/800 的空间。
若属性有 8 个不同值，位图总大小仅为表的 1%。

(2) 多属性查询高效

通过位运算（AND/OR/NOT）快速组合多个条件的查询：

AND（交集）：gender='M' AND income_level='L1'

'M'    : 1 0 1 1 0
'L1'   : 1 0 0 1 0
------------------- AND
Result: 1 0 0 1 0（匹配行 0 和 3）

OR（并集）：gender='M' OR gender='F'

'M'    : 1 0 1 1 0
'F'    : 0 1 0 0 1
------------------- OR
Result: 1 1 1 1 1（匹配所有行）

(3) 统计计数极快

直接计算位图中 1 的个数即可得到匹配的记录数。
优化技巧：
预计算每个字节（8 bit）的 1 的个数，查表累加。
（例如，0xFF 对应 8，0x0F 对应 4）
对 1-million 位的位图，仅需约 31,250 次 CPU 指令即可完成 AND 操作。

Efficient Implementation of Bitmap Operations¶

Bitmaps are packed into words; a single word and (a basic CPU instruction) computes and of 32 or 64 bits at once

E.g., 1-million-bit maps can be and-ed with just 31,250 instruction

Counting number of 1s can be done fast by a trick:

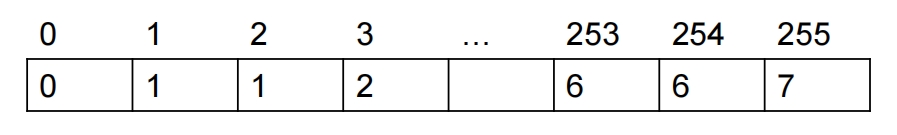

Use each byte to index into a precomputed array of 256 elements each storing the count of 1s in the binary representation

Can use pairs of bytes to speed up further at a higher memory cost

Add up the retrieved counts
