Chapter 10 | Requirements Modeling: Class-Based Models¶

约 9118 个字 10 张图片预计阅读时间 46 分钟

需求建模策略 (Requirements Modeling Strategies)¶

在软件开发的需求分析阶段，主要有两种截然不同的建模思路：结构化分析与面向对象分析。

结构化分析 (Structured Analysis)¶

这种方法将系统看作是数据与处理过程的集合，并将它们作为独立的实体进行建模。

数据对象 (Data objects)： 重点定义数据本身的属性（Attributes）以及数据之间的关系（Relationships）。
处理过程 (Processes)： 重点描述系统如何对数据进行操作。它展示了数据对象在流经系统时，是如何被转换或处理的。
典型工具： 数据流图（DFD）。
局限性： 数据与行为（操作）是分离的。当系统变得极其复杂时，这种“分离”会导致系统结构不够统一，维护难度增加。

面向对象分析 (Object-Oriented Analysis, OOA)¶

这是现代软件工程的主流方法。它不再将数据和过程分开，而是将它们统一在“类” (Class) 的概念中。

定义类 (Definition of classes)： 类是数据（属性）和对数据操作（方法/行为）的封装体。
协作方式 (Manner of collaboration)： 重点描述这些类之间如何相互协作、相互影响，以最终满足用户的需求。
核心理念： 系统不再是“数据的流动”，而是“对象之间的协作”。

Object-Oriented Concepts¶

Key Concepts¶

类与对象 (Classes and objects)：

类是蓝图或模板（例如“汽车”的设计图）。
对象是类的具体实例（例如你家楼下停着的那辆红色轿车）。

属性与操作 (Attributes and operations)：

属性描述对象“是什么”（状态、数据），如颜色、品牌。
操作描述对象“能做什么”（行为、功能），如加速、刹车。
封装与实例化 (Encapsulation and instantiation)：
封装是将数据和操作包裹在一起，并隐藏内部细节（Information Hiding）。外部只需要知道接口，不需要知道内部怎么实现的。
实例化是根据“类”这个模板创建出具体“对象”的过程。

继承 (Inheritance)： * 描述类之间的层次关系。子类可以继承父类的属性和行为，实现代码复用。例如，“电动车”可以继承“汽车”的所有特征，并增加自己的电池属性。

Tasks¶

在进行面向对象建模时，开发者需要完成以下具体工作：

识别类 (Identify Classes)： 找出系统中存在的实体，并明确它们的属性（数据）和方法（行为）。
定义类层次结构 (Define Hierarchy)： 通过继承等关系，构建类与类之间的父子树状结构。
表示对象关系 (Represent Relationships)： 描述不同对象之间是如何关联的（例如：一个“订单”对象关联多个“商品”对象）。
建模对象行为 (Model Behavior)： 描述对象在不同状态下的反应或交互逻辑。
迭代执行 (Reapplied Iteratively)： 这是一个反复完善的过程，随着对需求理解的加深，需要不断回头优化上述建模任务。

为什么需要封装？(Why Encapsulation?)

封装的意义在于：

降低复杂性： 开发者只需要关注对象暴露出来的“按钮”（接口），不用担心内部复杂的电路（实现）。

安全性： 防止外部直接随意修改内部核心数据。

易维护性： 只要接口不变，内部逻辑的修改不会影响到使用它的其他模块。

Classes¶

什么是“类” (What is a Class?)¶

面向对象思维始于对“类”的定义。图片给出了三个定义角度：

模板 (Template)： 类就像是一张建筑蓝图。它规定了房子（对象）应该有的结构，但蓝图本身不能住人。
泛化描述 (Generalized description)： 它不是描述某个特定的个体，而是描述一类事物的共同特征。
相似事物的集合 (Describing a collection of similar items)： 它将具有相同属性（如“姓名”、“年龄”）和相同行为（如“走路”、“说话”）的对象归为一组。例如，“订单”、“用户”、“设备”都是对现实世界中相似事物的抽象。

元类与超类 (Metaclass & Superclass)¶

一个进阶概念：a metaclass (also called a superclass)。

建立层级结构 (Establishes a hierarchy)： 在建模过程中，我们会发现有些类具有更普遍的特征。

例如：“学生”和“教师”都是具体的类，但他们都有“姓名”和“工号/学号”。
我们可以定义一个更高级的类叫“人”（Person），这就是他们的超类 (Superclass)。

意义： 通过这种层级结构，我们可以更好地组织复杂的系统，使模型更清晰，并实现代码和逻辑的复用。

类与实例 (Class vs. Instance)¶

这是理解面向对象的关键转折点：

识别具体实例 (Identify specific instance)： 一旦“类”被定义好了，我们就可以根据这个模板识别或创建出具体的“实例”（Instance）。

抽象 vs 具体：

类是抽象的概念（例如“汽车”这个概念）。
对象/实例是具体的实体（例如“你正在驾驶的那辆车”）。

Building a Class¶

类的三层标准结构¶

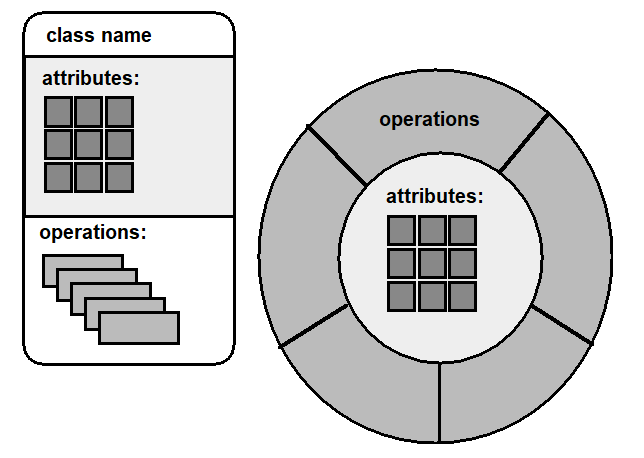

图中展示了一个非常经典的类表示法（类似于 UML 类图的基础形式）。一个类通常由三部分组成：

类名 (Class Name)： 位于最上方，用于唯一标识这个类。例如 Student 或 CompilerParser。
属性 (Attributes)： 位于中间层。它代表了类所拥有的数据。图中用九宫格方块示意，代表不同的数据字段（如 name, id）。
操作 (Operations)： 位于最底层。它代表了类能执行的行为或方法。图中用重叠的方块示意，代表不同的功能函数。

封装的可视化模型¶

右侧的圆形图表生动地展示了封装 (Encapsulation) 的本质：

内核：属性 (Attributes) 被包裹在中心。
外壳：操作 (Operations) 环绕在属性周围。
深层含义： 这意味着外部世界不能直接触碰到内部的数据（属性），必须通过外层的“操作”接口来访问或修改。这就像是一个保护壳，确保了数据的安全性和逻辑的一致性。

需求建模阶段的关注点¶

类 = 数据（属性）+ 行为（方法）

在需求建模阶段，我们的目标不是写代码，而是理清逻辑。因此：

不关心实现： 我们不需要考虑算法怎么写、调用什么 API。
关心职责： 我们只关注这个类应该具备哪些能力，以及它在整个系统中承担什么职责。

方法 (Methods)¶

方法的定义与角色 (Definition of Methods)¶

在面向对象建模中，方法（也称为操作或服务）被视为类对外提供的“接口”。

封装性 (Encapsulated)： 方法是封装在类内部的可执行过程。
操作数据 (Operate on attributes)： 方法的设计初衷是为了操作类中定义的一个或多个数据属性。例如：在“银行账户”类中，“取钱”这个方法会操作并修改“余额”这个属性。

消息传递 (Message Passing)¶

A method is invoked via message passing（方法通过消息传递来调用）。

在面向对象系统里，对象之间不是“野蛮地”直接修改对方的数据，而是非常有礼貌地“发消息”：

交互逻辑： 对象 A 想要对象 B 做某事，它会给对象 B 发送一个消息（即调用 B 的方法）。
自主性： 对象 B 收到消息后，在自己的方法内部处理自己的数据。

强调软件工程中的两个重要原则：

“方法是用来操作数据的”： 所有的状态改变都应该通过方法来完成，而不是直接暴露数据。
接口交互原则： “不要直接操作别人的数据，而是通过接口进行交互。”

这正是封装 (Encapsulation) 和 信息隐藏 (Information Hiding) 的技术基础。
这样做的好处是：即使以后你修改了类内部数据的存储方式，只要对外的方法接口不变，其他调用你的代码就不需要做任何改动。

封装与信息隐藏 (Encapsulation/Hiding)¶

封装的定义 (Encapsulation)¶

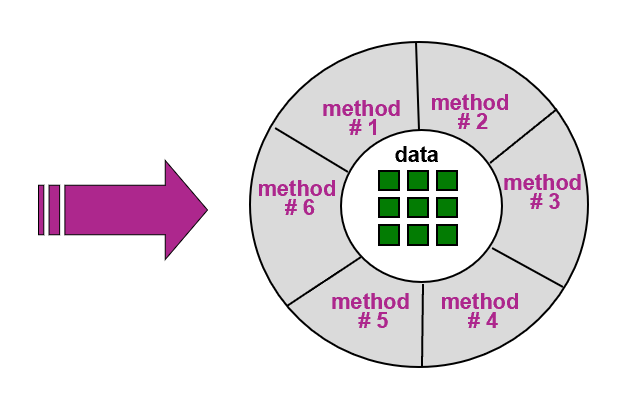

核心定义是：对象将“数据”和“操作数据的逻辑过程”封装在一起。

内部 (Inner)： 绿色九宫格代表 数据 (Data)。这是对象的状态核心。
外部 (Outer)： 周围的扇形代表 方法 (Method #1 至 #6)。这是操作数据的唯一通道。
紫色箭头： 代表外部世界的访问请求。它必须指向“方法”层，而不能越过方法直接触碰中心的“数据”。

信息隐藏 (Information Hiding)¶

通过封装，我们实现了 “信息隐藏”。这意味着：

隐藏存储细节： 外部不需要知道数据是存在数组里、链表里，还是从数据库实时读取的。
隐藏实现逻辑： 外部调用“计算利息”的方法时，不需要了解内部复杂的金融公式或安全校验代码。
暴露接口 (Interface)： 外部只需知道方法的名称和参数（接口），就能使用对象的功能。

封装和信息隐藏的好处：

安全性 (Security)： 防止外部代码随意篡改对象状态。
可维护性 (Maintainability)： 因为内部实现被隐藏了，你可以随时重构内部代码（比如把算法从 \(O(n^2)\) 优化到 \(O(n \log n)\)），而不会影响到任何外部调用者。
建模思考： 在需求分析阶段，你就需要决定：哪些信息对外开放，哪些应该被隐藏？

类层次结构 (Class Hierarchy)¶

父类与子类¶

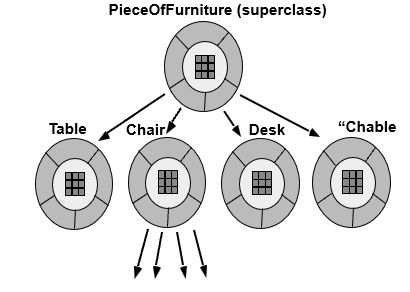

图片通过一个家具的例子直观地展示了这种结构：

父类 (Superclass)： PieceOfFurniture（家具）。这是一个更一般的、泛化的概念。它包含了所有家具共有的属性（如材质、价格）和行为。
子类 (Subclasses)： Table（桌子）、Chair（椅子）、Desk（书桌）。这些是更具体的类，它们从父类派生而来。

is-a 关系¶

类层次结构的核心在于 "is-a"（是一种） 的关系。

Table is a PieceOfFurniture (桌子是一种家具)。
Chair is a PieceOfFurniture (椅子是一种家具)。

这种逻辑确保了分类的合理性。如果两个类之间不满足 "is-a" 关系，就不应该建立继承连接。

继承的工程优势¶

通过将“共性”放在父类，“个性”放在子类，这种结构带来了三个巨大的好处：

提高复用性： 公共的属性和方法只需要在父类定义一次，所有子类自动拥有，无需重复编写代码。
提高可扩展性： 如果以后想增加一个新的家具类型（如 Sofa），只需要让它继承 PieceOfFurniture 即可，不需要修改现有的代码结构。
结构清晰： 整个系统的逻辑像树状图一样一目了然，便于管理复杂系统。

多层嵌套结构¶

观察图中 Chair（椅子）下方还有四个向下的箭头，这说明： * 层次是可以嵌套的： Chair 可以进一步细分为 OfficeChair（办公椅）、DiningChair（餐椅）等。 * 继承链： 子类也可以成为其他类的父类，形成多层的继承链。

基于类的建模 (Class-Based Modeling)¶

类建模代表了什么？ (Class-based modeling represents)¶

类建模不仅仅是画几个方框，它实际上是在用四种元素构建系统的虚拟世界：

对象 (Objects)： 系统将要操作的核心实体。它们是数据的载体。
操作 (Operations)： 也称为方法或服务。它们是执行操作、改变对象状态的手段。
关系 (Relationships)： 对象/类之间的连接。这包括了上一页讲到的层级关系（继承），也包括了简单的关联关系。
协作 (Collaborations)： 这是动态的一面。它描述了定义的各个类之间如何“打配合”来共同完成一个复杂的用户需求。

用“类 + 关系 + 协作”来描述整个系统。

我们可以从三个层面来理解这个过程：

静态层面： 系统里有哪些“类”，它们长什么样（属性和操作）。
结构层面： 这些类之间有什么“关系”（谁是谁的父类，谁包含谁）。
动态层面： 这些类之间如何“协作”（当用户点击一个按钮时，对象 A 调用对象 B 的什么方法）。

从需求到模型¶

将建模过程拆解为四个具体步骤：

识别分析类 (Identify analysis classes)

首先，通过审查问题陈述（Problem Statement）来寻找核心对象。这里的重点是“分析类”，即站在业务逻辑的角度去思考，而不是急着去想代码里的数据结构。

使用“语法解析” (Grammatical Parse)

候选类（Potential Classes）：

名词（Nouns） \(\rightarrow\) 往往对应类或属性。
动词（Verbs） \(\rightarrow\) 往往对应操作（方法/行为）。

识别属性 (Identify attributes)

确定了有哪些类之后，就要为每一个类定义它的“状态”。

你需要思考：这个类需要保存哪些关键信息？
例如，如果类是“学生”，属性就是“学号”、“姓名”。

识别操作 (Identify operations)

最后，确定哪些行为会作用于这些属性。

你需要思考：这个类能做什么？它提供哪些服务？
这些操作最终会操纵（Manipulate）在第 3 步中定义的属性。

到底什么才算是一个“类”？(What is a Class?)¶

类的来源 (Where do classes come from?)¶

发生事件 (Occurrences)： 系统运行过程中发生的动作或事件（如：一次转账、一次点击）。
事物 (Things)： 现实存在的实体（如：一本书、一个传感器）。
外部实体 (External entities)： 与系统交互的其他系统或硬件（如：打印机、外部数据库）。
角色 (Roles)： 使用系统的人所扮演的身份（如：管理员、普通用户、学生）。
组织单位 (Organizational units)： 现实中的部门或小组（如：财务部、编译器开发组）。
地点 (Places)： 存放东西或发生动作的场所。
结构 (Structures)： 系统内部的逻辑构成（如：语法树、符号表）。

合理类的“金标准”¶

类不是为了建而建，而是为了“角色”而建。

一个合理的类必须具备以下特征：

明确的意义： 它在业务逻辑中必须有一个清晰的定义，大家一听名字就知道它是干嘛的。
承载属性与行为： 如果一个名词在系统中既没有需要保存的数据（属性），也没有需要执行的操作（行为），那它可能就不适合作为一个独立的类。
清晰的角色： 每个类都应该在系统中扮演一个独特的角色，避免职责重叠。

候选类（Potential Classes）¶

筛选“合理类”的 6 条标准¶

为了避免系统变得臃肿或支离破碎，每一个被保留的类都应满足以下条件：

需要记住的信息 (Retained information)：

该类必须包含系统运行过程中必须长期保存的数据。如果去掉这个类，系统就会丢失关键信息，那么它就值得保留。

需要提供的服务 (Needed services)：

类不仅要有数据，还得有行为。它必须拥有一组可识别的、能改变其属性值的操作。如果一个类从不参与系统交互，那它可能多余了。

拥有多个属性 (Multiple attributes)：

在分析阶段，我们关注的是“厚实”的对象。如果一个类只有一个属性（比如只有一个“时间”或“编号”），通常更适合把它归为另一个类的属性，而不是单独建类。

共性属性 (Common attributes)：

该类定义的一组属性必须适用于该类的所有实例。这保证了类的抽象是稳定且统一的。

共性操作 (Common operations)：

同样地，该类定义的操作也必须适用于所有实例。

关键需求相关 (Essential requirements)：

出现在问题空间中、负责产生或消耗关键信息的外部实体（如用户、设备）几乎总是应该被定义为类。

类图 (Class Diagram)¶

类图的基本结构 (Structure of a Class Diagram)¶

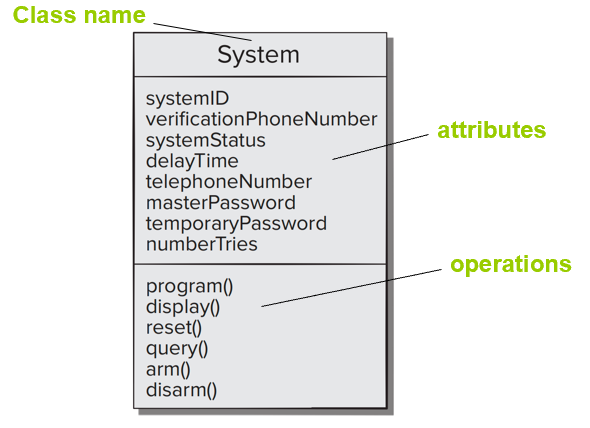

图中展示了一个标准的类表示法，通常使用一个分为三层的矩形框：

最上层：类名 (Class name)

图中示例的类名为 System。这是该对象的唯一标识。

中间层：属性 (Attributes)

列出了该类所拥有的所有数据字段。例如：systemID、systemStatus、masterPassword 等。
这些属性定义了对象的“状态”。

最下层：操作/方法 (Operations)

列出了该类能执行的所有行为。例如：display()、reset()、query()、arm() 等。
这些方法定义了对象的“能力”。

类图在工程实践中的两个作用：

标准化表达： 它不仅是给开发者自己看的，更是一种通用的“行业语言”。无论谁看到这个矩形框，都能立刻理解 System 类包含了哪些数据和功能。
可视化汇总： 正如解析所说，它把原本分散在文档中的名词和动词，以一种清晰、结构化的方式汇总在了一起。

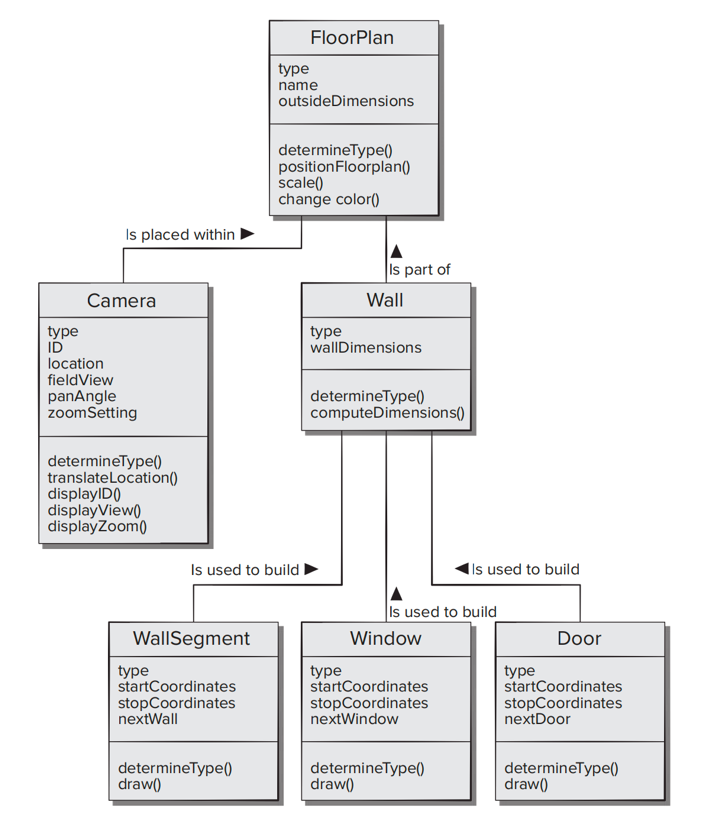

但在真实系统中，问题从来不是“一个类”，而是多个类如何组织在一起，形成一个系统。

可以到这里不再是孤立的类，而是一组类之间通过不同关系连接在一起。

CRC 建模 (Class-Responsibility-Collaborator Modeling)¶

CRC 是什么？¶

CRC 是三个核心概念的缩写，对应了分析阶段需要回答的三个终极问题：

Class (类) —— “这个类是谁？”

指的是系统中的分析类。

Responsibility (职责) —— “它负责做什么？”

职责是类所封装的属性和操作。它强调的是功能意图，而不仅仅是代码函数。

Collaborator (协作者) —— “它需要谁的帮助？”

当一个类为了完成自己的职责，需要获取其他类的信息或请求其执行某个动作时，这些类就成了协作者。

从“结构”转向“行为”¶

CRC 模型是“从结构建模走向行为理解”的桥梁。

对比类图： 类图展示的是“我有这些东西”；而 CRC 展示的是“我要完成这些任务，并且我需要找谁配合”。
协作的本质： 协作通常意味着两种情况：

请求信息： 对象 A 问对象 B：“你的状态是什么？”
请求动作： 对象 A 对对象 B 说：“请帮我执行这个操作。”

为什么 CRC 很重要？¶

在复杂系统开发中，最难的往往不是定义类，而是职责分配。CRC 建模帮助开发者思考：

避免臃肿： 如果一个类的职责列表太长，说明它管得太宽了，需要拆分。
明确边界： 通过确定协作者，我们能清晰地看到系统模块之间的依赖关系。

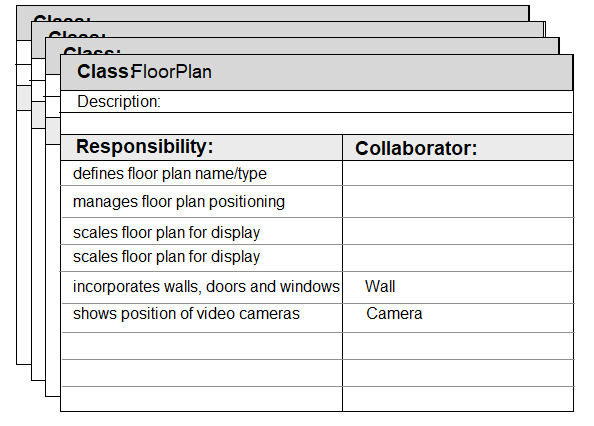

CRC 卡片¶

CRC 卡片的结构分析¶

以 FloorPlan 类为例，它被分为三个核心区域：

类名 (Class)： 位于卡片顶端，明确这张卡片代表哪个核心对象（如：FloorPlan 平面图类）。
职责 (Responsibility)： 位于卡片左侧。它描述了这个类知道什么（Knows - 属性）以及能做什么（Does - 操作）。例如：定义平面图名称、管理定位、缩放显示等。
协作者 (Collaborator)： 位于卡片右侧。当左侧的某个职责无法独立完成，需要外界信息时，就在此处列出“帮手”。例如：为了“显示摄像头位置”，它需要 Camera 类的协作；为了“整合墙壁、门窗”，它需要 Wall 类的协作。

职责驱动设计¶

CRC 模型不仅仅是一个描述工具，更是一个设计优化工具：

动态视角： 它强迫你思考“这个类在业务层面承担的角色”，而不仅仅是列出函数名。
职责分配： 通过填表，你可以直观地发现设计缺陷。

职责过多： 如果卡片左侧写满了，说明这个类太累了，需要拆分。
几乎没职责： 如果卡片是空的，说明这个类可能不应该存在。

协作关系： 它清晰地展示了类与类之间的“求助”路径。

EBC 模式 (Entity-Boundary-Control)¶

三种类类型 (Class Types)¶

这种分类方法（常被称为“鲁棒性分析”或“初步设计”）将类分为三个核心角色：

实体类 (Entity Classes)

定义： 直接从问题陈述中提取的模型或业务类。
特点： 它们是系统的“数据载体”。通常具有稳定性，生命周期较长（信息需要持久化存储）。
例子： 用户、订单、商品、存储代码的 AST 节点。

边界类 (Boundary Classes)

定义： 用于创建系统与外部世界（人或其他系统）交互的接口。
特点： 它们是系统的“入口和出口”。负责处理交互逻辑。
例子： 用户登录界面、报表打印、API 接口、编译器中的 Scanner（与源代码文件交互）。

控制类 (Controller Classes)

定义： 管理从开始到结束的一项“工作单元”。
特点： 它们是系统的“调度者”。本身不存太多数据，而是负责“串联”实体和边界。
具体职责： 创建/更新实体、实例化边界、管理复杂通信、验证数据。
例子： 编译器中的 Parser（调度词法分析和语法分析）、业务逻辑处理器。

结构化分层¶

Boundary 负责交互，Controller 负责流程，Entity 负责数据。

这种划分方式其实是现代软件架构（如 MVC 模式）的前身。它的核心价值在于：解耦。

如果你更换了界面（Boundary 变了），你的业务逻辑（Controller）和核心数据（Entity）不需要动。
如果你修改了数据结构（Entity 变了），只要对外提供的接口不变，交互界面就不受影响。

分配职责的准则 (Guidelines for Allocating Responsibilities)¶

职责分配的 5 大原则¶

这些准则本质上是在追求软件工程中的两个终极目标：高内聚 (High Cohesion) 和 低耦合 (Low Coupling)。

智能分配：去中心化 (Distributed Intelligence)

准则： 系统智能应该分散在多个类中。
解析： 拒绝“万能类” (God Class)。不要让一个类承载所有的逻辑，而应该根据问题本身把职责拆分。

通用性描述 (Generally Stated)

准则： 每个职责的陈述应尽量保持通用。
解析： 职责定义得越通用，类就越容易被复用。避免把职责写死在某个极其具体的业务场景中。

数据与行为相关联 (Related Information and Behavior)

准则： 信息以及与之相关的行为应该放在同一个类中。
解析： 这是封装的核心。如果一个类拥有某些数据，那么操作这些数据的方法也应该属于它。

信息局部化 (Localized Information)

准则： 关于某件事的信息应该集中在一个类中，而不是散落在多个类里。
解析： 这样做可以保证数据的一致性。如果一个信息点散布在四五个类里，修改时极易出错。

职责共享 (Shared Responsibilities)

准则： 在合适的情况下，职责可以在相关类之间共享。
解析： 强调协作。复杂任务不该由一个类孤军奋战，合理的任务分摊（如通过继承或聚合）能让系统更灵活。

协作 (Collaborations)¶

履行职责的两种方式¶

一个类在面对自己的职责（Responsibility）时，通常有两条路可以走：

自力更生： 类使用自己的操作（Operations）来处理自己的属性（Attributes）。这意味着任务完全在它的能力范围内。
寻求协作 (Collaborate)： 类发现单靠自己搞不定，于是通过调用其他类的方法来共同完成任务。

协作的本质： 系统功能的实现往往不是孤立的，而是通过多个类之间的“握手”和“信息交换”完成的。

三种通用的类关系 (Generic Relationships)¶

协作在结构上表现为类与类之间的连接。图中给出了三类最典型的关系：

is-part-of (部分—整体关系)

定义： 一个类是另一个类的组成部分。
特点： 强调组成 (Composition/Aggregation)。就像“引擎”是“汽车”的一部分。

has-knowledge-of (知晓关系)

定义： 一个类知道另一个类的存在，或者持有关于另一个类的信息。
特点： 强调引用或认知。不一定是强依赖，但为了履行职责，它必须能“找到”另一个对象。

depends-upon (依赖关系)

定义： 一个类的实现或功能依赖于另一个类提供的服务。
特点： 强调功能依赖。如果被依赖的类发生了重大变化，那么依赖它的类往往也需要随之调整。

组合/聚合关系 (Composite / Aggregate Class)¶

它是对上一页提到的 is-part-of（部分—整体关系） 的进一步具象化。

部分与整体¶

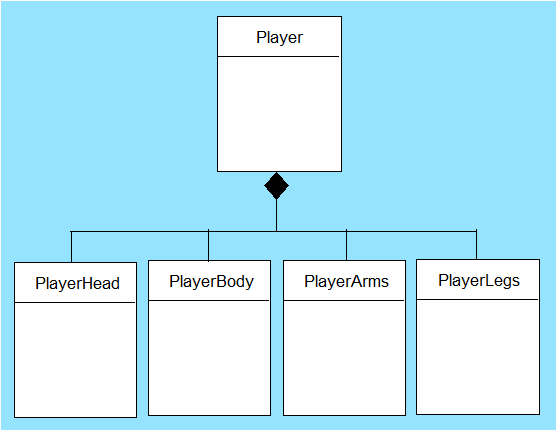

图中展示了一个典型的层级结构：

整体 (Whole)： Player（玩家）。
部分 (Parts)： PlayerHead（头部）、PlayerBody（身体）、PlayerArms（手臂）、PlayerLegs（腿部）。

这种关系描述的是：一个对象并不是孤立存在的，而是由多个子对象共同构成的结构化整体。

强关联 (Strong Association)¶

生命周期绑定： 这些子部分通常依赖于整体而存在。如果“整体”消失了，这些“部分”往往也就失去了意义。比如：在软件中，如果一个“订单”对象被删除了，那么该订单下的所有“订单项”子对象通常也会一并被销毁。
物理/逻辑组成： 这种关系更偏向于结构上的组织，而不仅仅是简单的函数调用。

在建模中的意义¶

引入这种关系的意义在于：

表达层次结构： 让我们能清晰地看到系统的逻辑分层。
管理复杂性： 通过将复杂的整体拆解为功能单一的子组件，符合我们之前讲过的“职责分配”原则。

关联 (Associations) 和依赖 (Dependencies)¶

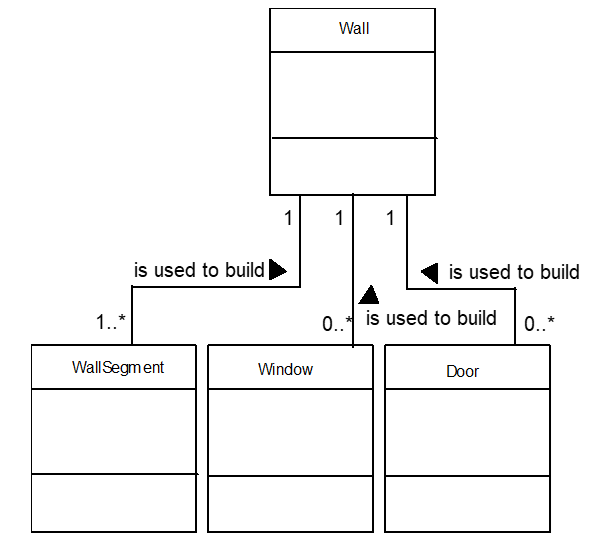

关联关系 (Associations)¶

关联描述的是类之间一种比较稳定的、结构性的连接。

特点： 它通常代表一种“拥有”或“属于”的关系。这种连接是长期的，是系统静态结构的一部分。
例子： “订单”类和“用户”类。一个订单通常属于一个特定的用户，这种关系在数据库和代码结构中是持久存在的。
多重性 (Multiplicity)： 关联通常会带上数字（如 \(1..*\)），表示一个对象可以连接多少个另一个对象。

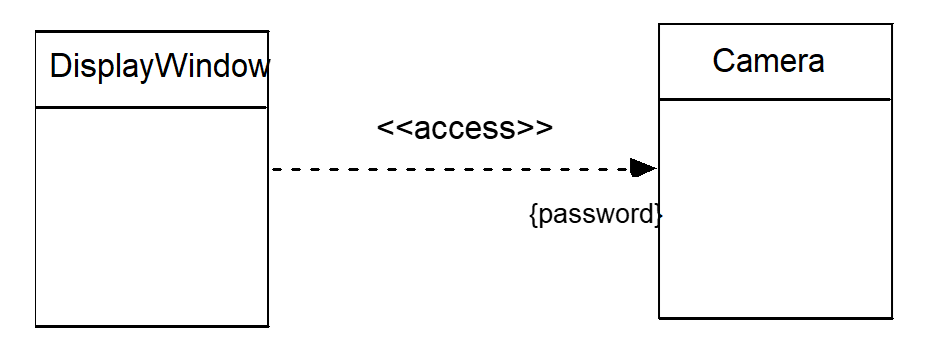

依赖关系 (Dependencies)¶

依赖描述的是类之间一种比较短暂的、行为性的连接。

特点： 它通常代表一种“使用”的关系。在这种关系中，一个类（客户端）在执行某个特定操作时，需要临时借用另一个类（服务器端）的功能。
客户-服务器模型： 如果服务器端的代码改了，客户端可能会“转不动”，这就是依赖。但一旦操作完成，这种联系通常就断开了。
例子： 一个“打印机”类依赖于“文档”类。打印机只有在执行 print() 方法时才需要文档，平时它们之间没有必然的结构联系。

Association 是“结构性”的关系，Dependency 是“行为性”的关系。

我们可以用更感性的方式来理解：

Association 就像是“亲戚”或“邻居”：关系很稳固，一直都在那里。
Dependency 就像是“乘客”与“司机”：只在坐车的那段时间有关系，下车就没关系了，但司机的水平直接决定了乘客能否安全到达。

多重性 (Multiplicity)¶

墙与它的组件¶

图中展示了一个核心类 Wall，以及它通过 is used to build（用于构建）关系连接的三个类：WallSegment（墙段）、Window（窗户）和 Door（门）。

连线两端的数字标注是这一页的核心，它们代表了对象之间的数量约束：

Wall vs. WallSegment (\(1\) 对 \(1..*\))

Wall 端是 \(1\)： 意味着每个墙段必须且只能属于一堵墙。
WallSegment 端是 \(1..*\)： 意味着一堵墙必须至少包含一个墙段，也可以有多个。
设计含义： 墙段是必须存在的（强制性约束）。没有墙段，墙就不成立。

Wall vs. Window (\(1\) 对 \(0..*\))

Window 端是 \(0..*\)： 意味着一堵墙可以没有窗户（\(0\)），也可以有多个窗户（\(*\)）。
设计含义： 窗户是可选的。这给了设计极大的灵活性。

Wall vs. Door (\(1\) 对 \(0..*\))

Door 端是 \(0..*\)： 与窗户类似，表示门也是可选的，且数量不限。

多重性不仅仅是“数量关系”，它隐藏了深刻的设计决策。

必然性 vs. 可选性： 哪些元素是系统运行的基础（如 WallSegment），哪些是附加的（如 Window）。
约束条件： 这些数字直接决定了未来数据库中“外键”的约束，以及代码中集合类（如 List 或 Set）的使用方式。

依赖关系 (Dependencies) 在 UML 类图中的具体表现形式¶

依赖关系的视觉标识 (Visual Representation)¶

图中展示了 DisplayWindow（显示窗口）和 Camera（摄像头）两个类。它们之间的连线包含了三个关键的 UML 符号：

虚线箭头 (Dashed Arrow)： 这是 UML 中定义“依赖”的标准符号。

含义： 它强调的是一种“使用关系”，而非结构上的长期关联。这表示一个类的实现需要另一个类的协助。

箭头的方向 (Direction)： 箭头从 DisplayWindow 指向 Camera。

含义： 这代表谁依赖谁。即 DisplayWindow 是客户端，它在执行某些操作时需要调用 Camera（服务器端）提供的方法。

构造型 (Stereotype) <<access>>： 位于箭头上方。

含义： 它描述了依赖的具体性质。在这里指的是“访问”，即 DisplayWindow 会访问 Camera 的资源或接口。

约束与附加信息 右侧的 {password}。

含义： 这通常表示一种约束条件。在这个例子中，它意味着 DisplayWindow 在访问 Camera 时，必须满足某种条件（例如提供密码验证）。这体现了系统建模时对安全性和前置条件的考虑。

依赖关系是短暂的、行为层面的，是在某个操作过程中“用到”另一个类。

这与“关联”这种结构性、长期的关系形成了鲜明对比。在建模时，如果一个类只是作为另一个类方法的参数出现，或者在方法内部被临时实例化，通常就应该画成这种虚线箭头。

CRC 模型评审 (Reviewing the CRC Model)¶

分发卡片¶

在评审开始前，有一个非常有趣的规则：

分发子集： 所有的参与者都会拿到一部分 CRC 索引卡片。
分离原则 (Separated)： 核心关键点——存在协作关系的类，必须分配给不同的人。

目的： 强制模拟类与类之间的交互。如果两个协作的类都在一个人手里，交互就会变成“左右手互搏”，无法暴露接口设计上的缺陷。

用例场景 (Use-Case Scenarios)¶

评审不是漫无目的的，而是由业务场景驱动的。

分类整理： 所有的用例及其对应的用例图需要按类别组织好。
评审负责人 (Review Leader)： 负责人会逐字逐句地大声朗读一个具体的用例场景。

核心机制：传递“Token”¶

对象识别： 当负责人读到一个具体的目标对象（类名）时，他会把一个物理上的 Token（令牌/标志物） 传给持有该类卡片的人。
职责确认： 拿到 Token 的人需要站出来，说明根据卡片上的记录，他的类在这种情况下应该承担什么职责，以及是否需要找其他协作者帮忙。
协作流转： 如果需要协作，Token 就会继续传递给下一位持卡人。

评审的工程意义是：

通过“动态过程”来验证，而不是静态地看一张图。

这种方式能立刻发现以下问题：

职责缺失： 读到某个步骤，发现没人能接这个 Token，说明漏掉了一个类或一项职责。
流程冗余： Token 在多个人手里转了无数圈才完成一个小功能，说明系统设计过于复杂，耦合太重。

令牌持有者的职责 (Responsibility of the Token Holder)¶

当 Token 传递到某人手中时，持卡人需要扮演该“类”的角色：

描述职责： 根据 CRC 卡片上的记录，详细说明该类在当前这个用例步骤中“知道什么”或“能做什么”。
集体判定： 评审小组会共同判断：卡片上现有的职责，是否足以满足该用例的需求？

如果“满足不了”怎么办？ (Handling Mismatches)¶

这是评审的核心价值所在。如果发现现有的职责或协作关系无法支撑用例的执行，就必须对模型进行即时修改。

通常包括以下几种修正情况：

定义新类： 发现原本的设计中漏掉了一个核心参与者。这时需要新建一张 CRC 卡片。
修改现有卡片：

增加职责： 发现这个类其实应该负责某项工作，但之前没写上去。
重新指定协作： 发现这个类单打独斗搞不定，需要找其他类帮忙。

细化规格： 重新定义职责的描述，使其更加精准。

不要“强行用现有类去适配用例”，而是让模型不断演进，去更好地匹配真实需求。

这种“动态评审”就像是在写代码之前的“人工仿真”。通过这种低成本的卡片修改，可以避免在后期编码阶段才发现架构设计的重大漏洞。

分析包 (Analysis Packages)¶

为什么需要“包” (The Purpose of Packages)¶

在实际软件系统中，类的数量可能成百上千。如果全部堆在一起，系统会变得极其混乱。

分组管理： 包就像文件夹，将相关的分析模型元素（如用例、分析类）按照逻辑归类。
模块化思考： 通过包，开发者可以从“逻辑上的模块划分”来审视系统，而不是迷失在细节中。

可见性控制 (Visibility Symbols)¶

控制包内元素访问权限有三个关键符号。这些符号决定了包与包之间如何进行安全交互：

符号	含义	对应编程概念	详细解释
`+`	Public (公有)	`public`	对其他包可见，其他包的类可以直接访问。
`-`	Private (私有)	`private`	对包外部隐藏，只能在当前包内部使用。
`#`	Protected (受保护)	`protected`	仅对特定范围内可见（通常指包内或继承体系内）。

组织性： 必须通过 package 来组织，否则系统会陷入无序状态。
控制性： 通过可见性符号，明确定义模块的“出口”和“入口”，防止不必要的耦合。

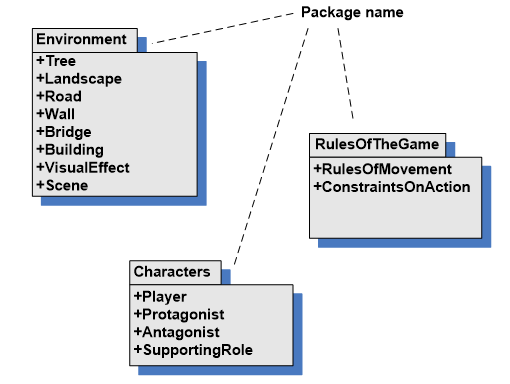

图中将整个系统划分为三个互不重叠、职责清晰的包：

Environment (环境) 包

包含类： Tree, Landscape, Road, Wall, Bridge, Building, VisualEffect, Scene。
职责： 描述系统的“物理或视觉背景”。这些类共同构成了游戏世界的舞台。

Characters (角色) 包

包含类： Player, Protagonist, Antagonist, SupportingRole。
职责： 描述系统中的“参与者或活体对象”。这些类定义了谁在舞台上表演。

RulesOfTheGame (规则) 包

包含类： RulesOfMovement, ConstraintsOnAction。
职责： 描述系统运行的“逻辑约束”。这些类是不具象的，它们规定了角色在环境中能做什么、不能做什么。

包划分的底层逻辑：

基于关注点 (Concern/Domain)： package 的划分不是随意的，而是把语义相关、职责相近的类放在一起。这在软件工程中被称为“高内聚”。
可见性标记： 大家可以注意到，图中每个类名前都有一个 + 号。这表示这些类在各自的包中都是 public（公有） 的，允许被其他包访问。

提示： 如果包内有一些辅助计算的类，通常会标记为 -（私有），从而实现隐藏内部实现细节的目的。

通过合理的包划分，将复杂的系统结构模块化，实现架构的清晰与可扩展。
