Chapter 9 | Requirements Modeling：Scenario-Based Methods¶

约 3224 个字 3 张图片预计阅读时间 16 分钟

Requirements Analysis¶

目标 (objectives)

描述客户需要什么：明确记录用户与客户的功能性与非功能性需求，避免产生二义性或假设。
为软件设计创建基础：需求输出应足够清晰和完整，以便架构师和设计者据此开始设计活动。
定义可验证的一组需求：需求应可测量或可验证（比如通过测试、演示或代码审查），从而支持后续的验证与确认活动。

需求分析者的角色（analyst 或 modeler）

需求分析允许软件工程师（在此角色中称为分析师或建模者）做如下工作：

对早期需求工程阶段提出的基本需求进行详化（elaborate）：把粗粒度的需求分解、澄清并补充细节，识别边界条件与异常情况。

构建模型来描述：

用户场景（user scenarios）与用例的流程；
功能活动（functional activities）与问题类（problem classes）以及它们之间的关系；
系统与类的行为（system and class behavior）；
数据在系统中如何被转换和流动（the flow of data as it is transformed）；
软件必须满足的约束（constraints），例如性能、安全、兼容性与法规要求。

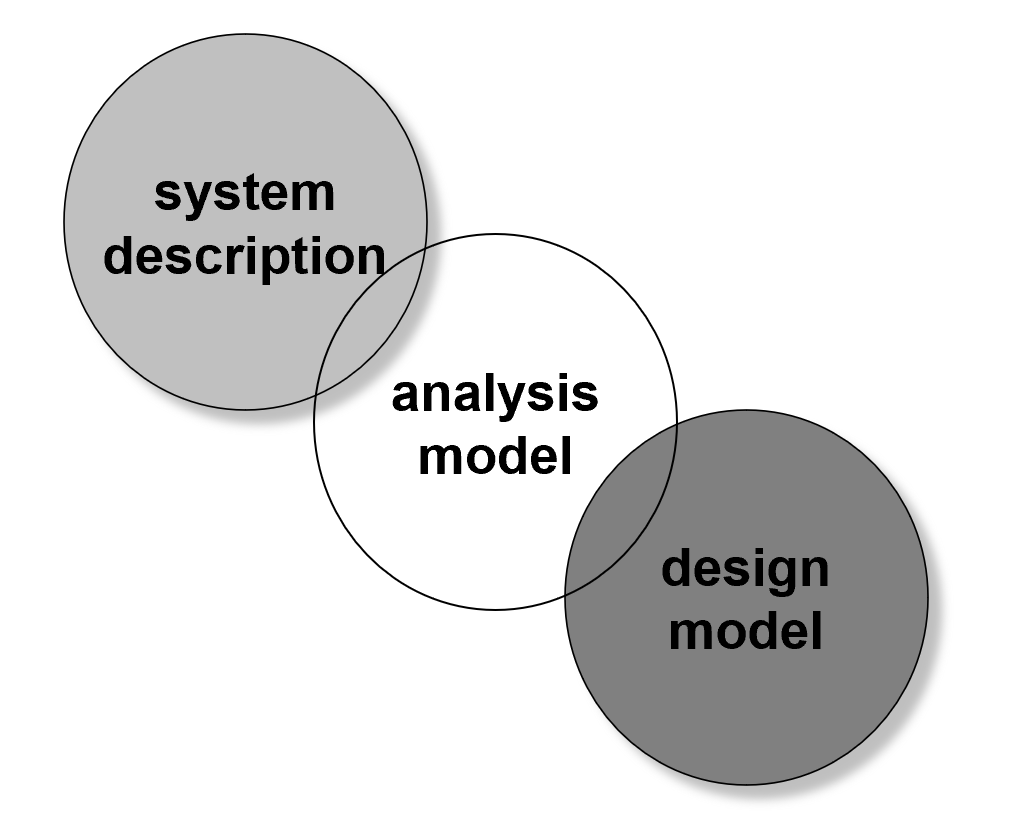

A Bridge（桥）——系统描述、分析模型与设计模型之间的关系¶

system description：以面向用户/业务的视角描述系统的上下文、目标、边界、外部实体及需求（通常为自然语言说明、用例纲要、初步场景等）。它回答“系统是什么、为什么存在、它与外部世界如何交互”。
analysis model：为需求提供抽象化、结构化的表示（例如用例、领域模型、类的职责、主要行为与数据流）。分析模型侧重于“做什么”和“为什么这样做”，尽量保持与实现技术无关，以便各方就需求达成共识。
design model：从分析模型出发，给出面向实现的决策（模块划分、接口、数据结构、并发/性能考虑、基础设施需求等）。设计模型关注“如何实现”。

关系与实践要点：

分离关注（separation of concerns）：保持分析模型与设计模型的界限，避免在分析阶段过早引入实现细节（例如特定数据库或框架），以免污染需求并引起不必要的设计偏见。
追踪性（traceability）：确保从 system description 的需求到 analysis model 的元素，再到 design model 的组件都有可追溯关系，便于变更影响分析与验证。
迭代递进：在敏捷或增量开发中，分析模型可以先覆盖最重要的需求并作为设计输入，随后逐步扩展到其他需求。

Rules of Thumb（经验法则）¶

模型应关注问题域内可见的需求（高抽象层次）

说明：分析模型应聚焦于业务或问题域能够观察到的需求，而不是实现细节。抽象层次应相对较高，以便概括本质职责与行为。

分析模型的每个元素都应有助于对需求的整体理解并提供对信息域、系统功能和行为的洞见

说明：模型元素应能增进对系统的认知，而不是冗余或重复信息。

将基础设施与其他非功能模型的考虑延后到设计阶段（Delay）

说明：许多非功能性（如部署、可用性、网络拓扑）在设计阶段更合适，早期介入会降低分析的抽象性。

尽量最小化系统内部的耦合（Minimize coupling）

说明：分析模型应推动模块化与低耦合的职责分配，以便系统在设计与实现时更易演化与测试。

确保分析模型对所有利益相关者都有价值

说明：模型不仅供架构师或开发者使用，也应能被客户、产品经理、测试人员理解并用于决策。

保持模型尽可能简单（Keep the model as simple as it can be）

说明：复杂的模型增加理解成本和维护成本，只有在需要时才增加复杂度。

Domain Analysis（领域分析）¶

目标（Goal）：领域分析是从特定应用领域识别、分析与规格化通用需求的过程，旨在为该领域内多个项目提供可复用的需求与模型。

域知识来源：

技术文献（technical literature）：行业规范、标准与研究成果；
现有应用（existing applications）：成熟系统的实现与最佳实践；
客户调查（customer surveys）：用户实际使用场景与痛点；
专家建议（expert advice）：领域专家、业务顾问的隐性知识；
当前/未来需求（current/future requirements）：正在进行或预期的项目需求。

领域分析的产出：

类目/分类法（class taxonomies）：对领域内概念进行分级分类；
复用标准（reuse standards）：接口约定、模块规范、数据格式等便于复用的规则；
功能模型（functional models）：抽象的功能集合与行为描述，作为参考实现的基础；
领域语言（domain languages）：术语表、DSL 片段或特定语义集合，帮助统一沟通。

模型体系（Software requirements 的四类模型）¶

需求建模分为四类互补视角：情景驱动（Scenario-based）、流向导向（Flow-oriented）、类/领域驱动（Class-based）与行为驱动（Behavioral）。中心是“Software requirements”，各视角提供不同的分析工具。

各类模型简介与常用表示：

Scenario-based models（情景/场景模型）：用例文本、用例图、活动图、泳道图等。侧重描述用户与系统交互的端到端情景，适合与业务方沟通与发现需求序列。
Flow-oriented models（流程/数据流模型）：数据流图、控制流图、处理叙述（processing narratives）。适合分析信息如何在系统或子系统间变换、传递与处理，便于发现数据依赖与瓶颈。
Class-based models（类/领域模型）：类图、分析包、CRC 卡、协同图。用于刻画系统的静态结构、领域概念与实体关系，便于设计阶段的结构化迁移。
Behavioral models（行为模型）：状态图、时序图（sequence diagrams）。侧重对象/组件的生命周期与交互顺序，适合捕获复杂状态变化与协议约定。

Scenario-Based Modeling（基于场景的建模）¶

以“场景”（scenario 或 use-case）为单位描述系统在特定情境下的使用线程（thread of usage），把系统要对外提供的行为用故事化的步骤表示出来，便于与用户、客户和测试人员沟通需求。
四个设计问题：

1) 我们应该描述哪些内容？（What should we write about?） 2) 我们要写多少内容？（How much should we write about it?） 3) 描述需要多详细？（How detailed should we make our description?） 4) 如何组织这些描述？（How should we organize the description?）

用例（Use-Cases）及角色（Actors）¶

用例定义：描述系统一条“使用线程”的场景，指出外部参与者（actors）与系统之间的交互、参与者的目标和系统应执行的动作序列。
Actor 说明：表示在该场景中扮演某个角色的人、系统或设备。一个用户可以在不同场景中扮演不同角色。

如何开发一个用例（Developing a Use-Case）¶

典型要问的问题：

参与者（actor）执行的主要任务或功能是什么？
参与者将获得、产生或改变哪些系统信息？
参与者是否需要向系统报告外部环境的变化？（例如传感器或外部事件）
参与者期望从系统得到何种信息或反馈？
参与者是否希望在出现意外（unexpected）变化时得到通知？

用例审查（Reviewing a Use-Case）¶

从叙述形式写出初稿，然后（如需正式化）映射到模板。每个主场景都应被审查并细化，以识别可能的替代交互：

参与者在某一步是否可以采取其他动作？
参与者是否可能在某点遭遇错误条件？若是，是什么？
是否可能出现其它行为路径？若是，是什么？
目的：确保主场景健壮，捕获异常与备选流程，避免遗漏关键的错误处理或备用路径。

用例的文档化（Documenting Use Cases）结构与要素¶

Goal in context（上下文中的目标）：标识该用例的整体范围与业务目标。
Pre-conditions（前置条件）：执行用例前必须成立的状态或约束。
Trigger（触发器）：启动该用例的事件或条件。
Scenario（主场景/步骤）：列出参与者与系统之间的具体交互步骤，以及系统应做出的响应。
Exceptions（异常）：识别在初始用例细化过程中发现的异常情形与处理方式。
文档化建议：先用自然语言叙述主场景，再把关键信息映射入标准模板（表格形式），以便评审、优先级判定和测试用例编写。

用例图（Use-Case Diagram）用途与注意点¶

用处：用例图提供一个高层视图，展示系统边界、主要用例及其与外部 actor 的关系，帮助快速沟通“谁用系统做什么”。
注意：用例图只做概览，不替代用例详细描述。复杂行为仍需在用例文本、活动图或时序图里补充细节。

活动图与泳道图（Activity and Swim-Lane Diagrams）¶

活动图：用于刻画流程控制与并发路径，适合表示用例内部的工作流、分支与并行活动。
泳道图：在活动图的基础上按参与者或子系统划分“泳道”，清晰展示各角色的责任边界与交互点，有利于识别职责分界和跨边界通信。

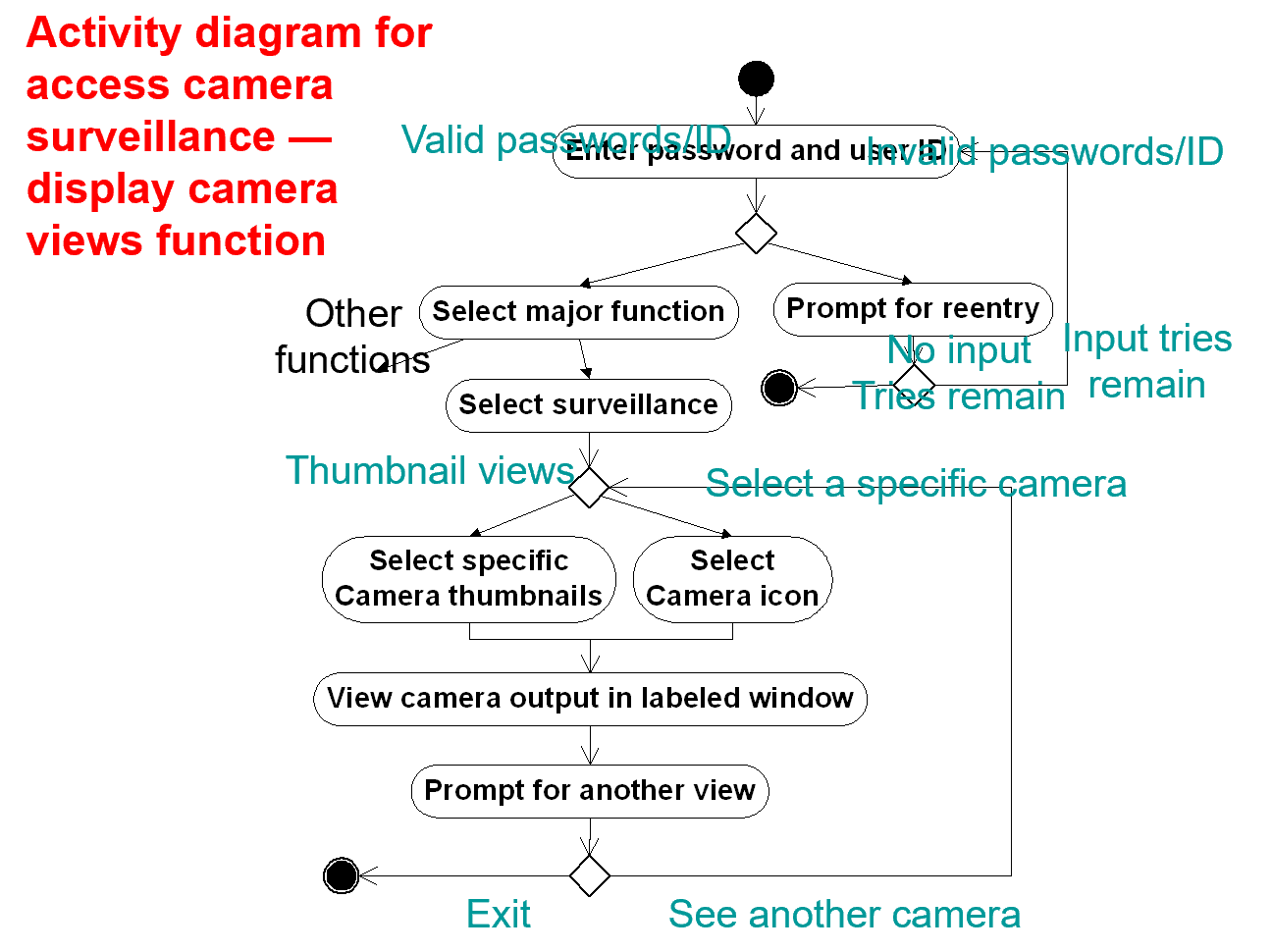

活动图示例（Activity Diagrams Example）¶

目的与场景：一个访问摄像头监控、显示摄像头视图功能的活动图，展示从用户登录到选择摄像头并查看视频输出的整个流程，包括成功路径与异常处理（例如密码错误、无输入、重试次数耗尽）。

初始节点（filled circle）：表示用例流程的开始。
动作节点（rounded rectangles / ovals）：表示具体步骤或操作，如“Enter password and user ID”、“Select surveillance”、“View camera output”等。
判定/分支节点（diamond）：用于根据条件选择不同的路径（例如密码是否有效、是否选择缩略图或直接选择摄像头图标）。
合并/连接节点：把多个分支汇合回主流程。
结束节点（filled circle with ring）：表示流程终止（Exit）。
控制流箭头：表示动作与动作之间的顺序关系；箭头上可标注守卫条件（guards），例如“valid passwords/ID”或“invalid passwords/ID”。
注释/文本：用于标注重试次数、异常处理或用户界面提示（如“Prompt for reentry”、“No input tries remain”）。

行为解读（逐步）：

1) 用户输入凭证，系统判断是否有效；若无效则提示重试并检查剩余尝试次数；若耗尽则退出或转入异常流程。 2) 认证通过后，用户选择主功能（例如选择“surveillance”）；系统呈现缩略图视图（thumbnail views）或入口以选择具体摄像头。 3) 用户可通过缩略图或摄像头图标选择具体摄像头，系统生成并在标识窗口中显示视频输出。 4) 显示完成后，系统提示是否查看其他摄像头或退出；如果选择查看则回到选择摄像头步骤，否则结束用例。

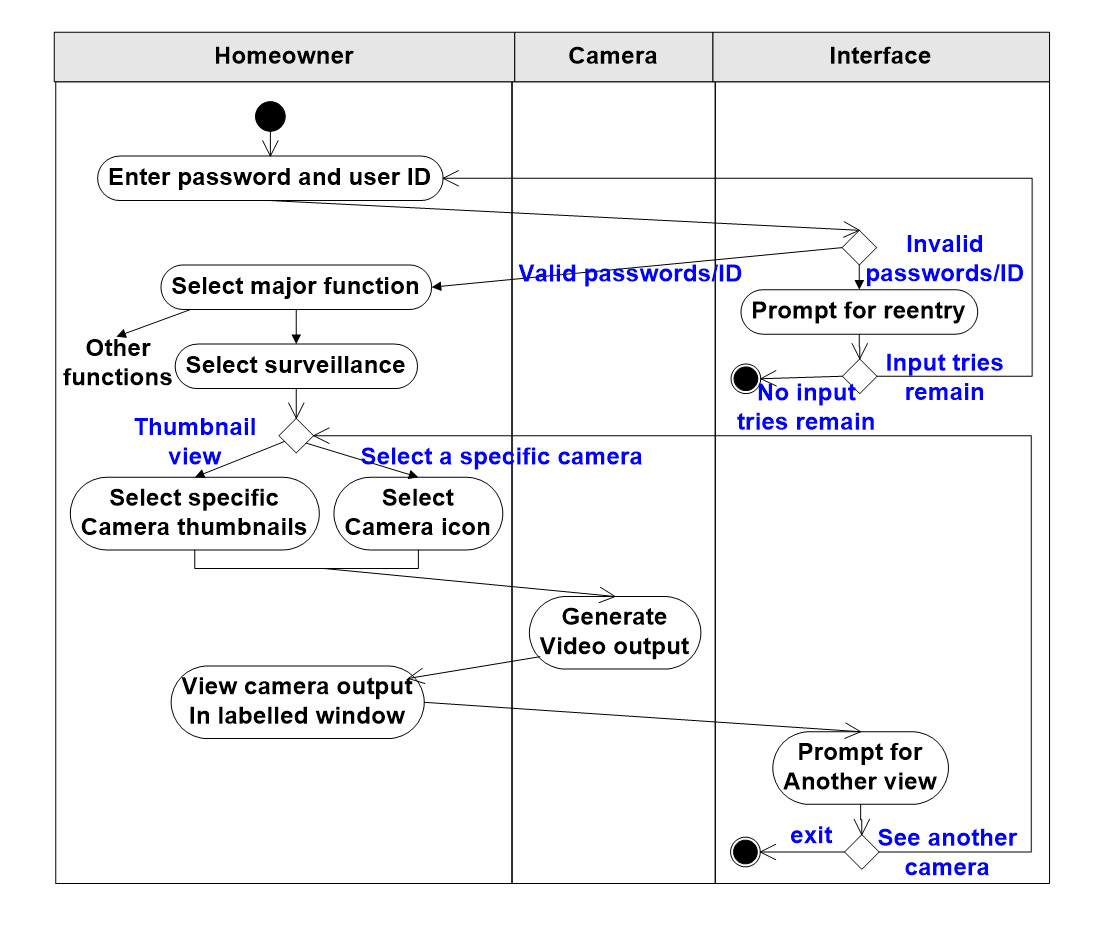

泳道图示例（Swim Lane Diagrams Example）¶

目的与场景：泳道图把活动按参与者或系统边界划分为多条泳道（示例中为 Homeowner、Camera、Interface），直观展示各方在流程中的职责与交互点，便于识别跨边界消息与责任分配。

泳道（lanes）：每条泳道代表一个 actor、子系统或组件，泳道内部的动作由该参与方负责执行；
消息/控制流跨泳道箭头：表示某个动作触发另一泳道的行为（例如 Homeowner 的“Select Camera icon”触发 Camera 的“Generate Video output”）；
同样包含判定、开始/结束、并行/同步结构，用法与活动图一致，但更强调分工。

行为解读（示例流程）：

1) Homeowner 输入凭证并通过认证（在 Interface 泳道可能会处理认证逻辑）； 2) Homeowner 选择主功能并请求监控视图，Interface 将请求转发给 Camera（或由 Camera 子系统生成视频）； 3) Camera 泳道负责生成视频输出并将结果返回给 Interface，Interface 在 Homeowner 泳道展示视图； 4) 在查看结束或切换摄像头时，控制流跨泳道回到相应的选择步骤或结束节点。
